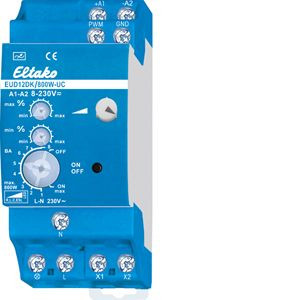

03503725 ELTAKO EUD12DK/800W-UC Universal-Dimmschalter
EUD12DK/800W-UC
4010312109656
21100810
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
40 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Universal-Dimmschalter mit Drehknopf, Power MOSFET bis 800W. Automatische Lampenerkennung. Stand-by-Verlust nur 0,2 Watt. Mindesthelligkeit und Maximalhelligkeit einstellbar. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Universal-Dimmschalter für Lampen bis 800W, abhängig von den Lüftungsverhältnissen, dimmbare Energiesparlampen ESL und dimmbare 230V-LED-Lampen zusätzlich abhängig von der Lampenelektronik. Bis zu 3600W mit Leistungszusätzen LUD12 an den Anschlüssen X1 und X2. Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung. Universal-Steuerspannung 8..230V UC, galvanisch getrennt von der Versorgungs- und Schaltspannung 230V. Keine Mindestlast erforderlich. PWM-Ansteuerung mit 10-24V DC an den Anschlüssen PWM und GND. Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert (Memory). Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet. Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung. Mit dem oberen %-Drehschalter kann die Maximalhelligkeit (voll aufgedimmt) eingestellt werden. Mit dem mittleren %-Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden. Der untere Drehschalter stellt die Betriebsart ein: ON: Dauer Ein mit maximaler Helligkeit. Pos. 1 ist eine AUTO-Stellung und lässt das Dimmen aller Lampenarten zu. Ein- und Ausschalten mit Taster am Gerät und/oder Taster an +A1/-A2. Dimmen mit Drehknopf. Pos. 2 ist eine Comfort-Stellung für LED-Lampen, welche sich auf AUTO (Phasenabschnitt) konstruktionsbedingt nicht weit genug abdimmen lassen und daher auf Phasenanschnitt gezwungen werden müssen. Ein- und Ausschalten mit Taster am Gerät und/oder Taster an +A1/-A2. Dimmen mit Drehknopf. Pos. 3 ist eine Comfort-Stellung für Energiesparlampen, welche konstruktionsbedingt mit einer erhöhten Spannung eingeschaltet werden müssen, damit diese abgedimmt auch kalt sicher wieder einschalten. Ein- und Ausschalten mit Taster am Gerät und/oder Taster an +A1/-A2. Dimmen mit Drehknopf. Pos. 4 ist eine AUTO-Stellung und lässt das Dimmen aller Lampenarten zu. Ein- und Ausschalten mit Schalter an +A1/-A2. Dimmen mit Drehknopf. Pos. 5 ist eine Comfort-Stellung für LED-Lampen, welche sich auf AUTO (Phasenabschnitt) konstruktionsbedingt nicht weit genug abdimmen lassen und daher auf Phasenanschnitt gezwungen werden müssen. Ein- und Ausschalten mit Schalter an +A1/-A2. Dimmen mit Drehknopf. Pos. 6 ist eine Comfort-Stellung für Energiesparlampen, welche konstruktionsbedingt mit einer erhöhten Spannung eingeschaltet werden müssen, damit diese abgedimmt auch kalt sicher wieder einschalten. Ein- und Ausschalten mit Schalter an +A1/-A2. Dimmen mit Drehknopf. Pos. 7 ist eine AUTO-Stellung und lässt das Dimmen aller Lampenarten zu. Ein- und Ausschalten sowie Dimmen mit PWM-Ansteuerung. Pos. 8 ist eine Comfort-Stellung für LED-Lampen, welche sich auf AUTO (Phasenabschnitt) konstruktionsbedingt nicht weit genug abdimmen lassen und daher auf Phasenanschnitt gezwungen werden müssen. Ein- und Ausschalten sowie Dimmen mit PWM-Ansteuerung. OFF: Dauer Aus. Die LED unter dem oberen Drehschalter leuchtet, wenn das Licht eingeschaltet ist.
Universal-Dimmschalter mit Drehknopf, Power MOSFET bis 800W. Automatische Lampenerkennung. Stand-by-Verlust nur 0,2 Watt. Mindesthelligkeit und Maximalhelligkeit einstellbar. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Universal-Dimmschalter für Lampen bis 800W, abhängig von den Lüftungsverhältnissen, dimmbare 230V-LED-Lampen und dimmbare Energiesparlampen ESL zusätzlich abhängig von der Lampenelektronik und der Dimmart. Bis zu 3600W mit Leistungszusätzen LUD12 an den Anschlüssen X1 und X2. Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung. Universal-Steuerspannung 8..230V UC, galvanisch getrennt von der Versorgungs- und Schaltspannung 230V. Keine Mindestlast erforderlich. Alternativ PWM-Ansteuerung mit 10-24V DC an den Anschlüssen PWM und GND. Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert (Memory). Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet. Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung. Mit dem oberen %-Drehschalter kann die Maximalhelligkeit (voll aufgedimmt) eingestellt werden. Mit dem mittleren %-Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden. Der untere Drehschalter stellt die Betriebsart ein: ON: Dauer Ein mit maximaler Helligkeit. Pos. 1 ist eine AUTO-Stellung und lässt das Dimmen aller Lampenarten zu. Ein- und Ausschalten mit Taster am Gerät und/oder Taster an +A1/-A2. Dimmen mit Drehknopf. Pos. 2 ist eine Comfort-Stellung für dimmbare 230V-LED-Lampen, welche sich auf AUTO (Phasenabschnitt) konstruktionsbedingt nicht weit genug abdimmen lassen und daher auf Phasenanschnitt gezwungen werden müssen. Ein- und Ausschalten mit Taster am Gerät und/oder Taster an +A1/-A2. Dimmen mit Drehknopf. Pos. 3 ist eine Comfort-Stellung für Energiesparlampen, welche konstruktionsbedingt mit einer erhöhten Spannung eingeschaltet werden müssen, damit diese abgedimmt auch kalt sicher wieder einschalten. Ein- und Ausschalten mit Taster am Gerät und/oder Taster an +A1/-A2. Dimmen mit Drehknopf. Pos. 4 ist eine AUTO-Stellung und lässt das Dimmen aller Lampenarten zu. Ein- und Ausschalten mit Schalter an +A1/-A2. Dimmen mit Drehknopf. Pos. 5 ist eine Comfort-Stellung für dimmbare 230V-LED-Lampen, welche sich auf AUTO (Phasenabschnitt) konstruktionsbedingt nicht weit genug abdimmen lassen und daher auf Phasenanschnitt gezwungen werden müssen. Ein- und Ausschalten mit Schalter an +A1/-A2. Dimmen mit Drehknopf. Pos. 6 ist eine Comfort-Stellung für Energiesparlampen, welche konstruktionsbedingt mit einer erhöhten Spannung eingeschaltet werden müssen, damit diese abgedimmt auch kalt sicher wieder einschalten. Ein- und Ausschalten mit Schalter an +A1/-A2. Dimmen mit Drehknopf. Pos. 7 ist eine AUTO-Stellung und lässt das Dimmen aller Lampenarten zu. Ein- und Ausschalten sowie Dimmen mit PWM-Ansteuerung. Pos. 8 ist eine Comfort-Stellung für dimmbare 230V-LED-Lampen, welche sich auf AUTO (Phasenabschnitt) konstruktionsbedingt nicht weit genug abdimmen lassen und daher auf Phasenanschnitt gezwungen werden müssen. Ein- und Ausschalten sowie Dimmen mit PWM-Ansteuerung. In den Pos. 2, 3, 5, 6 u. 8 dürfen keine induktiven (gewickelten) Trafos verwendet werden. OFF: Dauer Aus. Die LED unter dem oberen Drehschalter leuchtet, wenn das Licht eingeschaltet ist.
Merkmale
Nennspannung | 230 V |
Anschlussart | Schraubklemme |
Verpackungseinheit | 1 |
Verpackungseinheit | 40 |
Gewicht | 0,13 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85365080 |
Montageart | REG |
Zusammenstellung | sonstige |
Bedienungsart | Tipptaster |
Farbe | blau |
Halogenfrei | ja |
Oberfläche | sonstige |
Frequenz | 50 Hz |
Werkstoffgüte | Thermoplast |
Lastart | universal |
Werkstoff | Kunststoff |
Befestigungsart | Klickbefestigung |
Lichtwertspeicher | ja |
Verwendbar mit Taste | ja |
Ausführung der Oberfläche | matt |
Gerätebreite | 36 mm |
Gerätehöhe | 58 mm |
Gerätetiefe | 66 mm |
Aderquerschnitt | 6 mm² |
Dimmung Phasenabschnitt | ja |
Dimmung Phasenanschnitt | ja |
Steuerspannung | 230 - 8 V |
Nennleistung ohmsche Last | 800 W |
Nennleistung induktive Last | 800 VA |
Nennleistung kapazitive Last | 800 VA |
Max. Schaltleistung LED | 800 W |
Anzahl der Einheiten | 2 |
Leistungsaufnahme | 800 W |
Min. Helligkeit steuerbar | ja |
Kurzbeschreibung | Universal-Dimmschalter mit Drehknopf, Power MOSFET bis 800W |
