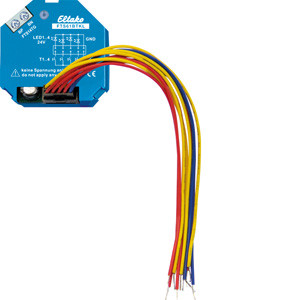

01923267 ELTAKO FTS61BTKL Bus-Tasterkoppler für Rückmeld
FTS61BTKL
4010312316801
30014074
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
5 ST | Menge übernehmen |
50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Bus-Tasterkoppler FTS61BTKL für 4 konventionelle Taster mit integrierten 24V-LED´s zum Anschluss an Taster-Gateways FTS14TG über einen 2-Draht-Tasterbus. Stand-by-Verlust nur 0,2 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Bis zu 30 Bus-Taster und/oder Bus-Tasterkoppler FTS61BTKL können an die Klemmen BP und BN eines Taster-Gateways FTS14TG angeschlossen werden. Die zulässige Gesamtleitungslänge beträgt 200m. Das dem FTS14TG beiliegende RLC-Glied muss an dem am weitesten entfernten Bus- Taster bzw. Bus-Tasterkoppler zusätzlich an die Klemmen BP und BN angeschlossen werden. Über den 2-Draht-Tasterbus erfolgt die Spannungsversorgung der angeschlossenen FTS61BTKL mit 29V DC und gleichzeitig die Datenübertragung. Bitte nur gängige Bus- oder Telefonleitungen verwenden. An die 15cm langen Anschlussleitungen können bis zu vier konventionelle Taster T1-T4 angeschlossen werden. Der Gegenpol ist jeweils T0. Die Anschlussleitungen können auf bis zu 2m verlängert werden. Mit den in den Tastern integrierten 24V-LED´s werden Bestätigungs-Telegramme von Aktoren angezeigt, wenn die ID´s der Aktoren mit PCT14 in die ID-Tabelle des FTS14TG eingetragen wurden. Achtung! Keine Spannung anlegen. Als Richtungstaster können die Paare T1/T3 und T2/T4 definiert werden. Der Bus wird an BP und BN angeschlossen. Polarität beachten!
Merkmale
Schutzart (IP) | IP20 |
Verpackungseinheit | 1 |
Verpackungseinheit | 50 |
Verpackungseinheit | 5 |
Gewicht | 0,06 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85269200 |
Montageart | Unterputz |
Bussystem Funkbus | ja |
Befestigungsart | Klemmbefestigung |
Andere Bussysteme | sonstige |
Anzahl der Betätigungspunkte | 1 |
Funk bidirektional | ja |
Min. Tiefe der Gerätedose | 18 mm |
Kurzbeschreibung | Bus-Tasterkoppler für 4 konventionelle Taster mit Rückmelde LED's |
