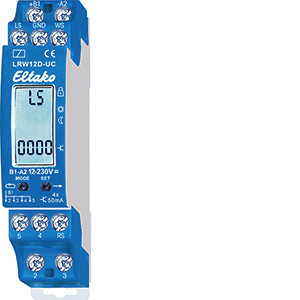

01527169 ELTAKO LRW12D-UC Sensorrelais
LRW12D-UC
4010312206553
22400501
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
5 ST | Menge übernehmen |
50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Licht-Dämmerungs-Regen-Wind-Sensorrelais, 4 OptoMOS-Halbleiterausgänge 50mA/12..230V UC. Stand-by-Verlust nur 0,05-0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Versorgungsspannung 12..230V UC. Das Sensorrelais LRW12D wertet die Signale des Lichtsensors LS, des Regensensors RS und des Windsensors WS aus und erteilt je nach Einstellung über das Display auf der Frontseite entsprechende Steuerbefehle an die nachgeschalteten Aktoren EGS12Z-UC oder EGS12Z2-UC. Die OptoMOS-Halbleiterausgänge schalten die an der Universalspannungs-Eingangsklemme +B1 anliegende Spannung. An ein Sensorrelais LRW12D können je ein Lichtsensor LS, ein Regensensor RS und ein Windsensor WS angeschlossen werden. Von jedem Sensor jedoch nur einer. Wird einer oder zwei der drei möglichen Sensoren nicht angeschlossen, muss im Funktionsmenü für den betreffenden Sensor OFF gewählt werden. An einen Windsensor WS können jedoch mehrere LRW12D zur Ansteuerung unterschiedlicher Windgeschwindigkeiten angeschlossen werden. Die LRW12D müssen dann am selben Potenzial +B1/-A2 angeschlossen werden. Sobald die Versorgungsspannung an B1/A2 anliegt, kann das LRW12D gemäß Bedienungsanleitung eingestellt werden.
Merkmale
Schutzart (IP) | IP20 |
Breite | 36 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 50 |
Verpackungseinheit | 5 |
Gewicht | 0,09 |
Statistische Warennummer | 85364900 |
Montageart | DIN-Schiene |
Funktion | Sensormodul |
Höhe | 62 mm |
Tiefe | 58 mm |
Bemessungsstrom | 0.05 A |
Anzahl der Kanäle | 3 |
Anwesenheitssimulation | ja |
Breite in Teilungseinheiten | 1 |
Steuerspannung 1 | 12 - 230 V |
Steuerspannungsart 1 | AC/DC |
Bemessungsspannung | 230 - 8 V |
Max. Schaltstrom (cos phi = 0,6) | 0.05 A |
Rollladen-/Sonnenschutzsteuerung, Anzahl der Kanäle | 3 |
Windsensor | 16 - 4 m/s |
Helligkeitssensor | 1000 - 60000 lx |
Dämmerungssensor | 1000 - 60000 lx |
Leistungsaufnahme | 0.5 W |
Kurzbeschreibung | Digital einstellbares Sensorrelais , 4 OptoMOS |
