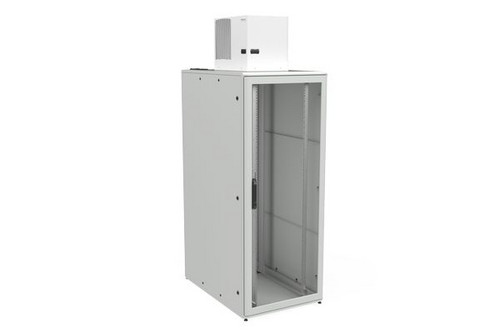

Artikelbild
Abbildung ähnlich
ENOC

22436903
ENOC Fs1 81220-G TC14-20 19ZStandschr.42HE lg

Fs1 81220-G TC 14-20 7330701038211 58842
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

  • Fs1 81220 TC 14-20-G
  • PREMIUM Aluminium Hybrid Standschrank IP 54 für Dachklimagerät TC14 und TC20
  • 800x1200x2000 mm (BxTxH), 42 HE
  • Gesteckte und intelligent verschraubte Aluminiumrahmenkonstruktion mit Eckstücken aus Spritzgusszink.
  • Je 2 integrierte, vertikale Systemnuten pro Aluminiumprofil zur universalen Montage von Zubehör in der Schrankbreite und Schranktiefe.
  • Grundgestell ist schnell und einfach zerlegbar durch lösen von 4 Schrauben in den Eckstücken.
  • Schutzart IP54.
  • Maximale statische Belastung bis 1500 kg
  • Vordertür aus 4 mm Einscheibensicherheitsglas ( ESG ), eingefasst in einen Aluminiumprofilrahmen mit einem Schwenkhebelgriff LS 95 mit einem DIN-Sicherheitsschließzylinder und 3-Punkt-Stangenverschluss inkl. Schlüsseln.
  • Rücktür aus Stahlblech eingefasst in einen Aluminiumprofirahmen mit einem Schwenkhebelgriff LS 95 mit DIN-Sicherheitsschließzylinder und
  • 3-Punkt-Stangensverschluss inkl. Schlüsseln.
  • auf andereSchließsysteme mit einem Adapter z.B. für DIN Profilhalbzylinder (30/10) ist möglich.
  • SNAP IN Verschluss ermöglicht den schnellen und werkzeuglosen Wechsel des Türanschlags. Türanschlag wahlweise links oder rechts möglich.
  • Türöffnungswinkel 180° bei Einzelschrankaufstellung
  • Türöffnungswinkel 165° bei Reihenaufstellung
  • Seitenwände aus Stahlblech, einfach abnehmbar und von innen verschließbar.
  • Dachblech IP 54 Ausschnitt für Dachkühlungseinheit TC14 oder TC 20 mit Kabeldurchführungsflansch FL 21 hinten links und rechts montiert.
  • Komplett geschlossenes Bodenblech IP 54 mit Kabeldurchführungsflansch FL 21 hinten links und rechts montiert.
  • Modularer Bodenrahmenaufbau mit front und rückseitiger Systemnut.
  • Zusätzliche Montage von Sockeln ist möglich.
  • IP54 umlaufender Dichtungssatz an Seitenteilen, Türen, Dach- und Bodenblech.
  • 19Z Befestigungsebene (482,6 mm) 42 HE mit Lochraster nach IEC 60297-1 u. 2, vorne und hinten auf 4 multifunktionalen Tiefenstreben im Schrank montiert.
  • Kennzeichnung der Höheneinheiten ( HE ) in beide Richtungen beginnend mit 1 durchnummeriert und von vorn ablesbar.
  • Stufenlos verstellbar im glide modus über die gesamte Schranktiefe durch lösen eines Torx T25 Schnellverschlusses. Alle Tiefenstreben mit gestanztem Maßraster zur schnellen und einfachen Ausrichtung des 19Z Profils.
  • Zentraler Erdanschluss über Gewindebolzen M5.
  • Oberflächenbehandlung: Strukturlack Lichtgrau RAL 7035

    • Merkmale

    Schutzart (IP) IP54
    Breite 800 mm
    Verpackungseinheit 1
    Gewicht 121
    Gewichtseinheit KG
    Gewichtbezugsmenge 1
    Farbe grau
    Ausführung mit Festrahmen
    Höhe 2000 mm
    Tiefe 1200 mm
    RAL-Nummer 7035
    Anzahl der Türen 2
    Art der Lüftung ohne
    Mit Sichttür ja
    Werkstoff Stahl
    Anzahl der Höheneinheiten (HE) 42
    Ausführung der Oberfläche pulverbeschichtet
    Montage-Ebene vorne und hinten
    Ausführung der Profilschiene L-förmig
    Mit Dachblech ja
    Mit Fronttür ja
    Mit rückseitiger Tür ja
    Mit Seitenwänden ja
    Zerlegbar ja
    Rastermaß 482,6 mm (19 Zoll)
    Verriegelung der Fronttür Dreipunkt
    Verriegelung der Rücktür Dreipunkt
    Material Fronttür Glas
    Material Rücktür Stahl
