Beschreibung

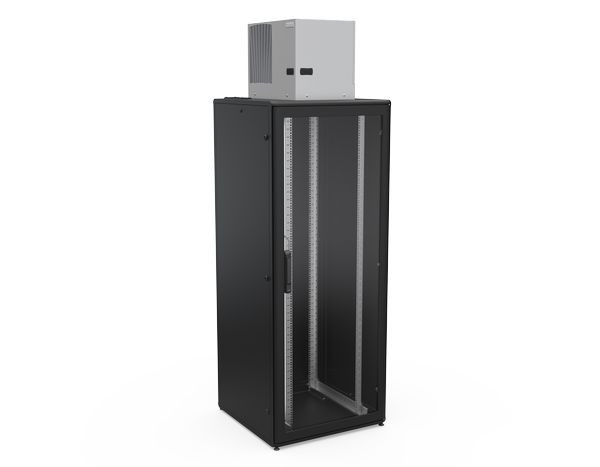

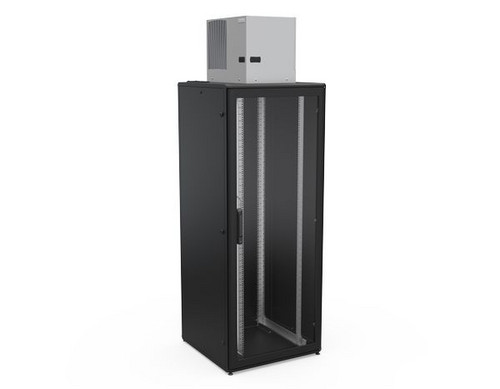

Fs1 8820-S TC 14-20
PREMIUM Aluminium Hybrid Standschrank IP 54 Staubdicht
800x800x2000 mm (BxTxH), 42 HE
Gesteckte und intelligent verschraubte Aluminiumrahmenkonstruktion mit Eckstücken aus Spritzgusszink.
Je 2 integrierte, vertikale Systemnuten pro Aluminiumprofil zur universalen Montage von Zubehör in der Schrankbreite und Schranktiefe.
Grundgestell ist schnell und einfach zerlegbar durch lösen von 4 Schrauben in den Eckstücken.
Schutzart IP54.
Maximale statische Belastung bis 1500 kg
Vordertür aus 4 mm Einscheibensicherheitsglas ( ESG ), eingefasst in einen Aluminiumprofilrahmen mit einem Schwenkhebelgriff LS 85 mit einem Sicherheitsschließzylinder und 3-Punkt-Stangenverschluss inkl. Schlüsseln.
Rücktür aus Stahlblech eingefasst in einen Aluminiumprofirahmen mit einem Schwenkhebelgriff LS 85 mit Sicherheitsschließzylinder und
3-Punkt-Stangensverschluss inkl. Schlüsseln.
auf andereSchließsysteme mit einem Adapter z.B. für DIN Profilhalbzylinder (30/10) ist möglich.
SNAP IN Verschluss ermöglicht den schnellen und werkzeuglosen Wechsel des Türanschlags. Türanschlag wahlweise links oder rechts möglich.
Türöffnungswinkel 180° bei Einzelschrankaufstellung
Türöffnungswinkel 165° bei Reihenaufstellung
Seitenwände aus Stahlblech, einfach abnehmbar und von innen verschließbar.
Komplett geschlossenes Dach- und Bodenblech IP 54 mit Kabeldurchführungsflansch FL 21 hinten links und rechts montiert.
Modularer Bodenrahmenaufbau mit front und rückseitiger Systemnut.
Zusätzliche Montage von Sockeln ist möglich.
IP54 umlaufender Dichtungssatz an Seitenteilen, Türen, Dach- und Bodenblech.
19Z Befestigungsebene (482,6 mm) 42 HE mit Lochraster nach IEC 60297-1 u. 2, vorne und hinten auf 4 multifunktionalen Tiefenstreben im Schrank montiert.
Kennzeichnung der Höheneinheiten ( HE ) in beide Richtungen beginnend mit 1 durchnummeriert und von vorn ablesbar.
Stufenlos verstellbar im glide modus über die gesamte Schranktiefe durch lösen eines Torx T25 Schnellverschlusses. Alle Tiefenstreben mit gestanztem Maßraster zur schnellen und einfachen Ausrichtung des 19Z Profils.
Zentraler Erdanschluss über Gewindebolzen M5.
Oberflächenbehandlung: Strukturlack ENOC System Tiefschwarz RAL 9005
