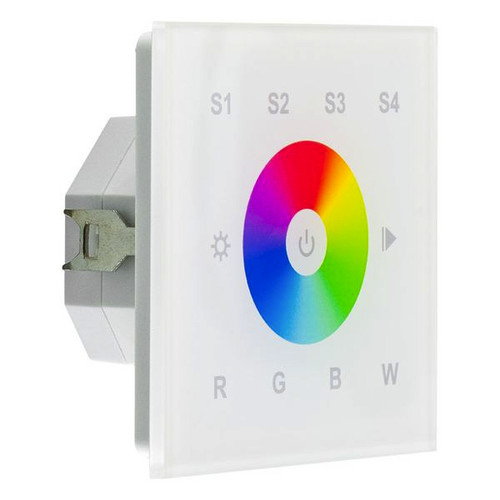

33034005 EVN DALWPRGBW1 DALI Wand-Control-Panel für R
DALWPRGBW1
4037293018913
DALWPRGBW1
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Mit dem DALI-Wandpanel kann ein Kanal angesteuert werden. Da es sich um ein RGBW-Wandpanel handelt, sind vier DALI Adressen nötig. Die unterschiedlichen Farben können über das Touch-Wheel eingestellt werden, ebenso können die Farben Rot, Grün, Blau und Weiß aber auch einzeln zu- und abgeschaltet werden. Zusätzlich zu den zehn gespeicherten Farbwechsel-Programmen ist es möglich bis zu vier Lichtszenen zu speichern. Natürlich ist auch das Dimmen mit dem Panel möglich. Da das Wandpanel als BUS-Geber fungiert ist der Einsatz der DALI Basisstation optional möglich, jedoch nicht zwingend nötig. Bei Betrieb als BUS-Geber (ohne DALI Basisstation) erfolgt der Anschluss an 230V, wobei maximal 50 Teilnehmer über ein Wandpanel gesteuert werden können. Außerdem können 3 weitere Wandpanel in das System mit eingebunden werden, welche über die BUS-Spannung des ersten Wandpanel (BUS-Geber) betrieben werden. Bei Betrieb mit der DALI Basisstation können max. 4 Wandpanel je Basisstation eingesetzt werden. Hierbei dürfen die Wandpanel nicht über 230V, sondern ausschließlich über die BUS-Spannung der DALI Basisstation betrieben werden. Darüber Hinaus besteht die Möglichkeit zwei Wandpanel über 230V in einem System zu betreiben, wobei nur eines der Wandpanel als BUS-Geber fungiert. Hierdurch können bis zu 100 Teilnehmer (50 je Panel) angesteuert werden. In dieses System können zwei zusätzliche Wandpanel über die BUS-Spannung mit eingebunden werden, wobei die steuerbare Teilnehmeranzahl unverändert bleibt. Die Montage ist ohne Probleme auf Schalterdosen möglich. Bitte beachten: Das Panel sendet einen Broadcast-Befehl, welcher alle Komponenten innerhalb eines BUS-Systems auf lineares Dimmen umstellt. Diese Funktion kann nicht abgeschaltet werden. Protokoll: DT6, DALI1.
Merkmale
Schutzart (IP) | IP20 |
Schutzklasse | II |
Länge | 86 mm |
Breite | 86 mm |
Verpackungseinheit | 1 |
Gewicht | 0,23 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Ausführung | dynamisch |
Höhe | 45 mm |
Gehäuse | Kunststoffgehäuse |
Programmierbar | ja |
Einbau | ja |
Eingangsspannung | 100 - 240 V |
Anzahl der Farbkanäle | 4 |
Art der Steuerung | DALI |
Kurzbeschreibung | DALI Wand-Control-Panel für RGBW, weiß |
