01724968
EffEff 435-22IO-----00 SCALA ERWEITERUNGSMODUL

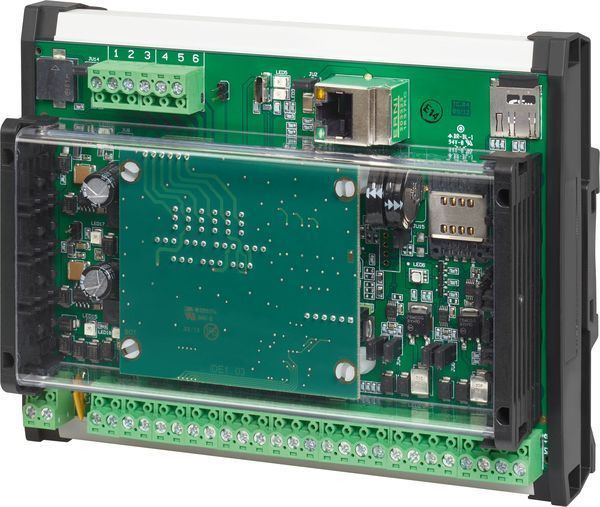

Durch die Verwendung des SCALA Erweiterungsmoduls kann der SCALA Controller zum Anschluss von bis zu vier Türen mit je einem Leser ausgebaut werden.|Das Modul wird direkt auf die SCALA Controller-Platine aufgesteckt. Die Spannungsversorgung erfolgt ebenfalls über den SCALA Controller.|Das Erweiterungsmodul beinhaltet drei Relais-Ausgänge sowie vier analoge Eingänge. Die Verwendung der Relais und der Eingänge wird über Jumper, die sich auf der Platine befinden, eingestellt. Es können insgesamt sechs Ausgangspins belegt werden.|Folgende Kombinationsmöglichkeiten können eingestellt werden:|1 x Ausgang, 2 x Eingänge ? max. 3 Türen und 2 weitere analoge Eingänge|2 x Ausgänge, 1 x Eingang ? max. 4 Türen und 1 weiterer analoger Eingang|3 x Ausgänge: max. 4 Türen mit einem weiteren frei definierbaren Ausgang|4 x Eingänge zur zusätzlichen Abfrage von analogen Signalen|Zur Montage wird die Platine einfach auf den Controller gesteckt.
