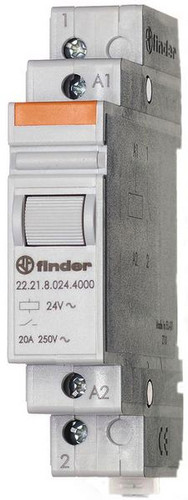

01532514 FINDER 22.21.8.024.4000 Installationsrelais
22.21.8.024.4000
8012823120133
222180244000
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 10 ST |
Bestellschritt | 10 ST |
Beschreibung
Serie 22.21
20A, für 35 mm-Schiene, Kontaktmaterial: AgSnO2, Breite 17,5 mm, Prüftaste, Relaisschutzart: IP 20 Installationsrelais für 35 mm-Schiene, 1 Schließer für 20 A / 250 V AC, Kontaktmaterial AgSnO2, max. Schaltleistungen bei 230 V AC: AC1-5000 VA, AC15 1000 VA, Glüh- und Halogenlampen 1000 W, Leuchtstofflampen mit EVG 400 W, Leuchtstofflampen mit KVG 360 W, Energiesparlampen 200 W, LED (230 V AC) 200 W, NV-Halogenlampen oder LED mit EVG 200 W, NV-Halogenlampen oder LED mit KVG 400 W, Spulendaten 24 V AC, 3 VA, 41 Ohm Breite 17,5 mm, Prüftaste, Relaisschutzart: IP 20
20A, für 35 mm-Schiene, Kontaktmaterial: AgSnO2, Breite 17,5 mm, Prüftaste, Relaisschutzart: IP 20 Installationsrelais für 35 mm-Schiene, 1 Schließer für 20 A / 250 V AC, Kontaktmaterial AgSnO2, max. Schaltleistungen bei 230 V AC: AC1-5000 VA, AC15 1000 VA, Glüh- und Halogenlampen 1000 W, Leuchtstofflampen mit EVG 400 W, Leuchtstofflampen mit KVG 360 W, Energiesparlampen 200 W, LED (230 V AC) 200 W, NV-Halogenlampen oder LED mit EVG 200 W, NV-Halogenlampen oder LED mit KVG 400 W, Spulendaten 24 V AC, 3 VA, 41 Ohm Breite 17,5 mm, Prüftaste, Relaisschutzart: IP 20
Merkmale
Verpackungseinheit | 100 |
Verpackungseinheit | 5 |
Gewicht | 0,1 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85364900 |
Montageart | DIN-Schiene |
Funktion | mechanisch |
Einbautiefe | 58.4 mm |
Bemessungsstrom | 20 A |
Breite in Teilungseinheiten | 1 |
Steuerspannung 1 | 24 V |
Steuerspannungsart 1 | AC |
Frequenz der Steuerspannung 1 | 50 - 60 Hz |
Versorgungsspannung | 24 V |
Max. Schaltstrom (cos phi = 0,6) | 12 A |
Max. Glühlampenlast | 1000 W |
Max. Leuchtstofflampenlast | 400 VA |
Max. Leuchtstofflampenlast (Duo-Schaltung) | 400 VA |
Max. Leuchtstofflampenlast (parallel kompensiert) | 360 VA |
Spannungsart der Versorgungsspannung | AC |
Anzahl der Kontakte als Schließer | 1 |
Kurzbeschreibung | Installationsrelais für Reiheneinbau, 1 Schließer 20 A, Prüftaste, für 24 V AC |
