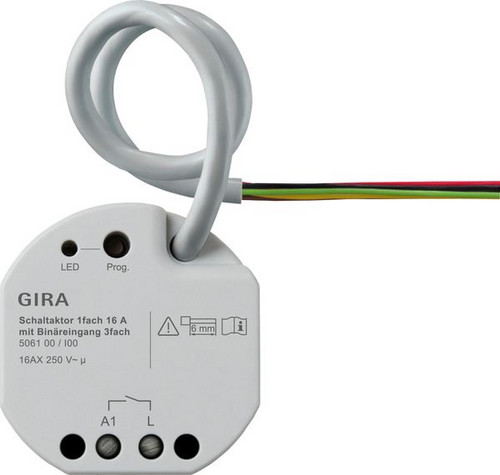

GIRA 506100 Schaltaktor 1f 16 A UP KNX Secure

Schaltaktor 1fach 16 A mit Binäreingang 3fach für Gira One und KNX

Merkmale:

Funktion im Gira One System

• Aktor zum Schalten von Verbrauchern.
• 3 Binäreingänge zum Anschluss von konventionellen Schaltern, Tastern und Bewegungsmeldern mit potenzialfreien Kontakten.
• Die Eingänge dienen der Ansteuerung von Gira One Aktoren oder zur Erfassung von Statusinformationen.
• Anschluss eines externen Temperatursfühlers am Eingang 3.
• Programmierung und Inbetriebnahme mit dem Gira Projekt Assistenten (GPA) ab Version 5.0.
• Verschlüsselte Datenübertragung zwischen den Gira One Geräten.

Schaltfunktionen

• Schließer- oder Öffnerbetrieb.
• Einstellen einer Ein- oder Ausschaltverzögerung.
• Treppenhausfunktion, es kann zusätzlich eine Vorwarnzeit eingestellt werden.
• Parametrierung als Schaltfunktion für z. B. Licht oder Steckdosen, als Garagentorfunktion oder Türöffnerfunktion, sowie als Schaltkontakt zur Übermittlung des Wärmebedarfs an eine Wärmepumpe.
• Garagentorfunktion: Die Zeit für das Schließen des Relais ist parametrierbar.
• Türöffnerfunktion: Die Zeit für das Schließen des Relais ist parametrierbar.

Binäreingänge

• Ein- oder Zweiflächenbedienung für Wipptaster konfigurierbar.
• Anschluss von Wipptaster die mit der Funktion zum Schalten, Dimmen, Beschattung und Lüftung, Szenenaufruf, Treppenhaus (Bewegungsmelder), Etagenruf mit Gira G1, Garagentor und Türöffner parametriert werden.
• Anschluss von Bewegungs- und Präsenzmeldern mit potenzialfreien Relaisausgängen.
• Komfortable Gruppensteuerung von Schalt-, Dimm-, Beschattungs- sowie Lüftungsverbrauchern.
• Schaltkontaktauswertung von Wind-, Frost-, Helligkeits- oder Regensensoren mit potenzialfreien Relaiskontakten möglich, um Beschattungs- und Lüftungsverbraucher vor Umwelteinflüssen zu schützen.
• Fensterkontaktabfrage und Visualisierung in der Smart Home App: Ein geöffnetes Fenster führt nach Ablauf von 5 Minuten zum Heizbetriebsmodus Frostschutz.
• Türkontaktabfrage und Visualisierung in der Smart Home App: Eine geöffnete Tür führt zum Hochfahren und Sperren der Jalousie oder der Rollläden.
• Abfrage einer Heizen/Kühlen-Umschaltung an einer Wärmepumpe, um die aktuelle Betriebsart (Heizen oder Kühlen) an Heizungsregler weiterleiten zu können.
• Schaltkontaktanzeige zur Darstellung eines Kontaktzustands in der Smart Home App.
• Konfigurierbare Schalteingänge, die unabhängig parametrierbar werden können.
• Erfassen und Abgleich von Temperaturwerten über Fernfühler (siehe Zubehör) an Eingang 3.

Funktion im Gira KNX System

• Schalten elektrischer Verbraucher über einen Relaiskontakt.
• Gerät verfügt über drei Eingänge mit einem gemeinsamen Bezugspotential.
• Einlesen von Schaltzuständen von Installationsschaltern oder -tastern und anderen potentialfreien Kontakten an Eingängen 1 bis 3.
• Signalauswertung von Betauungs- und Leckagesensoren (siehe Zubehör) an Eingängen 1 bis 3.
• Erfassen von Temperaturwerten über Fernfühler (siehe Zubehör) an Eingang 3.
• Bis zu 8 unabhängige Logikfunktionen zur Realisierung einfacher oder komplexer logischer Operationen.
• Aktiv sendende Rück- oder Statusmeldungen lassen sich nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang verzögern.
• Bistabiles Relais.

Schaltfunktionen

• Schließer- oder Öffnerbetrieb.
• Zentrale Schaltfunktion über bis zu 6 Schaltobjekte (EIN, AUS, permanent EIN, permanent AUS).
• Rückmeldung Schalten: Aktive oder passive Rückmeldefunktion.
• Reaktion bei Busspannungsausfall bzw. Busspannungswiederkehr und nach einem ETS-Programmiervorgang einstellbar.
• Logische Verknüpfungsfunktion.
• Sperrfunktion oder Zwangsstellungsfunktion parametrierbar.
• Erweiterte Sperrfunktion mit Quittungsoption.
• Zeitfunktionen (Ein-, Ausschaltverzögerung, Treppenlichtfunktion - auch mit Vorwarnfunktion).
• Einbeziehung in Lichtszenen möglich: Bis zu 64 interne Szenen parametrierbar.
• Szenenspeicherfunktion: Zusätzliche visuelle Rückmeldung.
• Erweiterter Szenenabruf (Toggeln von Szenen).
• Betriebsstundenzähler aktivierbar.
• Eingangsüberwachung auf zyklische Aktualisierung des Schalten-Objekts mit Sicherheitsstellung.

Hinweise:

• Updatefähigkeit über den Gira Projekt Assistenten (GPA).
• Die Integration und Installation von potenzialfreien Kontakten, Bewegungs- sowie Präsenzmeldern ist im System-Handbuch des Gira One Systems beschrieben.
