02048880

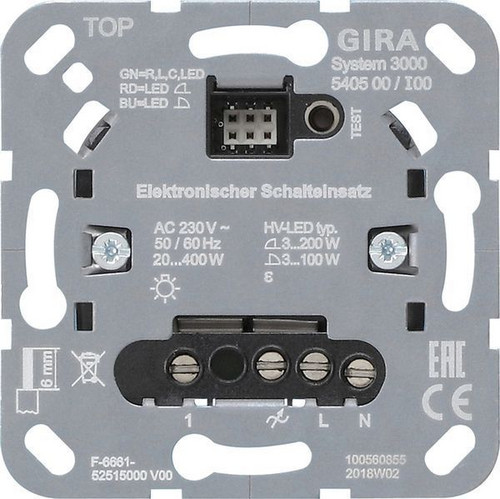

GIRA 540500 S3000 Schalteinsatz

System 3000 Elektronischer Schalteinsatz Merkmale: -Anschluss von Nebenstellen möglich. -Steuern von thermischen Stellantrieben in Kombination mit einem Raumtemperaturregler-Aufsatz. -Lampenschonendes Einschalten. -Elektronischer Kurzschlussschutz. -Elektronischer Übertemperaturschutz. -Betrieb mit und ohne Neutralleiteranschluss. Betrieb mit Neutralleiter -Schalten von Glühlampen, HV-Halogenlampen, elektronischen oder induktiven Trafos mit Halogen-oder LED-Lampen, schalt oder dimmbare HV-LED-oder Kompaktleuchtstofflampen. -Gerät versorgt sich über Außenleiter und Neutralleiter daher erfolgt kein Phasenanschnitt oder Phasenabschnitt. Betrieb ohne Neutralleiter -Schalten von Glühlampen, HV-Halogenlampen, elektronischen oder induktiven Trafos mit Halogen-oder LED-Lampen, dimmbaren HV-LED-oder Kompaktleuchtstofflampen. -Gerät versorgt sich über den Außenleiter und die angeschlossene Last und arbeitet deshalb im Phasenan-oder Phasenabschnittprinzip. -Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips (Phasenan-oder Phasenabschnitt). -Anzeige der eingestellten Betriebsart mittels LED. Kombination mit RF Multi Bedienaufsatz 1fach / 2fach für KNX -Schaltaktorkanal 1fach oder Heizungsaktor 1fach. -Sensorkanal 1fach bzw. 2fach. -Lokale Steuerung des System 3000 Einsatzes möglich. -Funksteuerung von anderen Geräten für KNX als Sensor möglich. -Temperaturerfassung: Es ist darauf zu achten, dass die angeschlossenen Lasten 40 W nicht überschreiten. -Funktionsauswahl des Einsatzes für Schalten: - Schließer-/Öffnerbetrieb, Treppenhausfunktion mit Abschaltvorwarnung, Szenenfunktion (16 Szenen), Sperrfunktion, Zeitverzögerungen. - Nebenstelleneingang als zusätzliche Bedienstelle für den System 3000 Einsatz oder zur Funksteuerung von anderen Geräten für KNX als Sensor möglich. -Funktionsauswahl des Einsatzes für Raumtemperaturregler: - Ansteuerung von 230 V-Stellantrieben, Heiz-, Kühlbetrieb, Heiz-und Kühlbetrieb, Umschaltung des Heiz-oder Kühlbetriebs durch Kommunikationsobjekt oder Nebenstelleneingang. PWM-und 2-Punkt-Regler, absolute und relative Sollwertvorgabe, Wärmebedarfsteuerung inkl. Kaskadierung, Ventilschutzfunktion. - Zyklische Überwachung der Fußbodentemperatur, Servicebetrieb für Ventilausgang, Frostschutz-Funktion (automatisch oder per Kommunikationsobjekt), Abgleich des Temperatursensors, Boost-Funktion, Sommer-und Winterkompensation, Szenenfunktion (16 Szenen). - Nebenstelleneingang als zusätzliche Bedienstelle für den System 3000 Einsatz oder zur Funksteuerung von anderen Geräten für KNX als Sensor möglich. Alternativ kann der Nebenstelleingang zur Umschaltung zwischen dem Heiz-und Kühlbetrieb parametriert werden. -Es ist darauf zu achten, dass die angeschlossenen Lasten 40 W nicht überschreiten, wenn der elektronische Schalteinastz als Raumtemperaturregler fungiert. -Dimmbare HV-LED-Lampe erforderlich. Hinweise: -Beim Betrieb ohne Neutralleiter erhöht sich die Mindestlast für Glühlampen, HV-Halogen, Tronic-Trafos und gewickelte Trafos auf 50 W. -Bei höherer Umgebungstemperatur als 25 °C ist die angeschlossene Last zu reduzieren.
