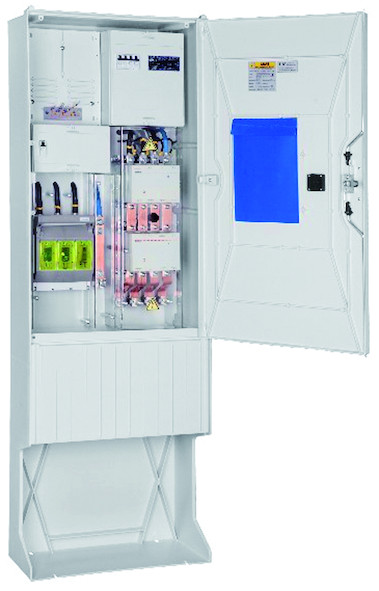

Abbildung ähnlich
01436126 GSAB 58S1700-AR01-100kW3 Standsäule 3p NH2
58S1700-AR01-100KW3
4260248711632
58S1700AR011003
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Anschlusssäule mit Sockel (Eingrabstück) nach
VDE-Anwendungsregel VDE-AR-N 4105
geprüft nach VDE 0660 Teil 500 / IEC 439-1, TÜV geprüft nach DIN EN 60439-5
Schutzart der Säule : IP 44 Schutzklasse II ( schutzisoliert )
Material : glasfaserverstärktes Polyester (SMC) nach IEC-695-2-1 halogenfrei, Farbe : grau , ähnlich RAL 7035
Maße: HxBxT 1700x583x280mm (Eingrabtiefe ca. 600mm)
Schließung : Doppelschlwenkhebel (Kundenzylinder eingebaut)
bestehend aus :
- 1x NH2, 3-pol. Trenner mit Zugangsklemmen bis 4x 240mm² Al/Cu
- 1x Netzüberwachungsrelais UFR1001E FA.Ziehl, mit Prüf-/Trennklemmen incl. Vorsich. 25kA (nach Wandler)
- 2x Schütz 100kW , AC3, 4-pol.
- TSG-Feld für Lastmanagement 0-30-60% (mit Trenn-/Prüfklemmen)
ACHTUNG! Steuerkabel zum WR-Schrank bauseits!
wie vor, jedoch Ausführung der Schaltgeräte 3-pol. (TN-C-Netz) NA Schutz Anschlußsäule H:B:T:1710:580:280mm Doppelschließung bis 100kW 3pol.Geräte TN-C-Netz
geprüft nach VDE 0660 Teil 500 / IEC 439-1, TÜV geprüft nach DIN EN 60439-5
Schutzart der Säule : IP 44 Schutzklasse II ( schutzisoliert )
Material : glasfaserverstärktes Polyester (SMC) nach IEC-695-2-1 halogenfrei, Farbe : grau , ähnlich RAL 7035
Maße: HxBxT 1700x583x280mm (Eingrabtiefe ca. 600mm)
Schließung : Doppelschlwenkhebel (Kundenzylinder eingebaut)
bestehend aus :
- 1x NH2, 3-pol. Trenner mit Zugangsklemmen bis 4x 240mm² Al/Cu
- 1x Netzüberwachungsrelais UFR1001E FA.Ziehl, mit Prüf-/Trennklemmen incl. Vorsich. 25kA (nach Wandler)
- 2x Schütz 100kW , AC3, 4-pol.
- TSG-Feld für Lastmanagement 0-30-60% (mit Trenn-/Prüfklemmen)
ACHTUNG! Steuerkabel zum WR-Schrank bauseits!
wie vor, jedoch Ausführung der Schaltgeräte 3-pol. (TN-C-Netz) NA Schutz Anschlußsäule H:B:T:1710:580:280mm Doppelschließung bis 100kW 3pol.Geräte TN-C-Netz
Merkmale
| Verpackungseinheit | 1 |
| Gewicht | 43 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85371099 |
| Kurzbeschreibung | NA Schutz Anschlußsäule H:B:T:1710:580:280mm Doppelschließung bis 100kW 3pol.Geräte TN-C-Netz |
