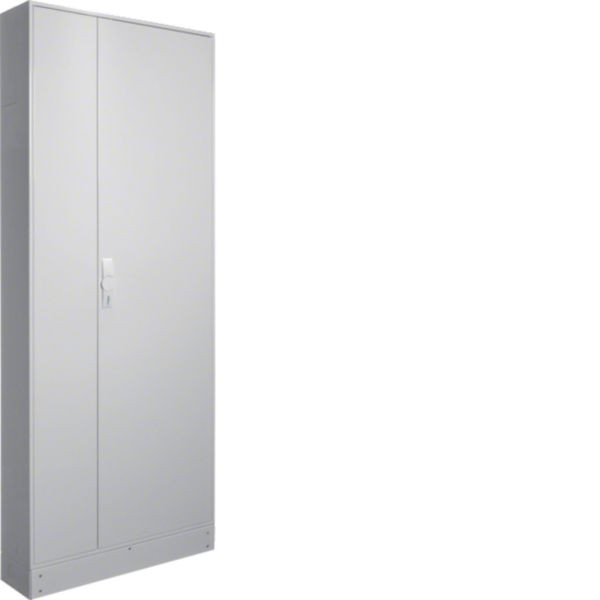

02435280 HAGER FP23SN2 Schrank IP44/II 1950x800x205mm
FP23SN2
3250612668960
FP23SN2
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Schrank, univers, IP44/II, 1950x800x205mm, leer.Einzelstandverteiler für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 und Maßnorm DIN 43870. Zum Aufbau einer Niederspannungsverteilung bis 400 A, 3AC 230/400 V 50 Hz. Schutzart IP44, Schutzklasse II, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech, Innenauskleidung aus Kunststoff. Durchsteckflansche oben eingebaut und unten offen, rückseitige Vorprägung im Kunststoffteil und Sammelschienendurchführungen als beidseitige seitliche Vorprägung im unteren Bereich. Waagerechte Abfangschiene zur Stabilisierung im Schrank enthalten. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110 Grad Öffnungswinkel. Tür mit Stangenverschluß mit Dreipunktschließung. Sockelleiste (Höhe 100 mm) serienmäßig montiert mit abnehmbarer Frontblende.
Hinweis: Wand- und Bodenbefestigung notwendig! Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar.
Merkmale
Schutzklasse | II |
Breite | 800 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 5 |
Gewicht | 44 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Höhe | 1950 mm |
Tiefe | 205 mm |
RAL-Nummer | 9010 |
Einbautiefe | 205 mm |
Anbaumöglichkeit | ja |
Innentiefe | 143 mm |
Anzahl der Reihen | 12 |
Art der Abdeckung | Deckel |
Anzahl der Leitungseinführungen | 6 |
Funktionserhalt | ohne |
Breite in Teilungseinheiten | 36 |
Anzahl der Module | 432 |
Nennstrom (In) | 400 A |
Materialstärke Gehäuse | 1 mm |
Materialstärke Tür/Deckel | 1 mm |
Ausführung Deckel | geschlossen |
Anzahl der Öffnungen für Flanschplatten | 6 |
Kurzbeschreibung | Schr,univers,IP44,SKII,1950x800x205mm |
