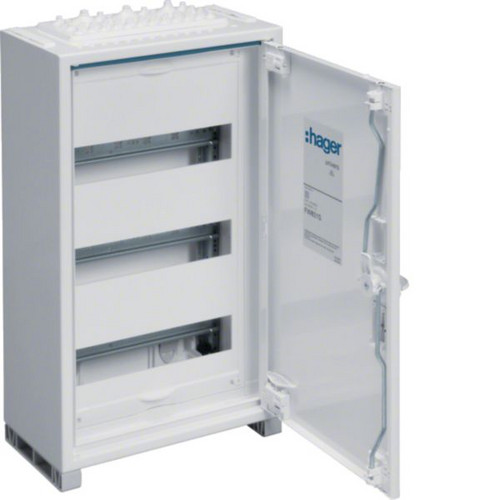

01421917 HAGER FWB31S Feldverteiler universN IP44
FWB31S
3250612735631
FWB31S
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
20 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Installationskleinverteiler AP/UP nach VDE 0660/500+504
und DIN EN 60 439/1+3, Massnorm DIN 43 871, zum Einbau
für Geräte bis 125 A, Luft- und Kriechstrecken nach
VDE 0110/1-2, bestehend aus Schrank mit Tür aus
pulverbeschichtetem und eingebranntem Stahlblech,
Tragschienen aus profiliertem und verzinktem Stahlblech,
Gerätetragschienen aus verzinktem Stahlblech, Innenauskeidung aus Kunststoff, Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten. Tür mit innenliegenden
justierbaren Scharnieren, links und rechts anschlagbar, Türverschluss serienmaessig mit Stangenverschluss, einfache Nachrüstung von Schliessungen mit Schloss, plombierbar
Feldvert. AP, univers, IP44, SKII, 36PLE, H:500xB:300xT:161mm, QuickConnect.Feldverteiler nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Komplettschrank mit Einbausatz bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv PE/N-QuickConnect-Klemmen auf Träger montiert. Leitungseinführungen oben/unten durch herausnehmbare flexiblen Kunststoffflanschplatten, zusätzlich austauschbar. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeugloser wechselbar Türanschlag. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss und plombierbaren Klappgriff. Austauschbare sperrbare Schließsysteme und Türen, siehe Zubehör.
Merkmale
Schutzart (IP) | IP44 |
Breite | 300 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Verpackungseinheit | 20 |
Gewicht | 7,72 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Montageart | Aufputz/Unterputz |
Farbe | weiß |
Höhe | 500 mm |
Tiefe | 165 mm |
RAL-Nummer | 9010 |
Anzahl der Reihen | 3 |
Art der Abdeckung | Tür |
Anbaumöglichkeit | ja |
Innentiefe | 156 mm |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 12 |
Art der Schließung | sonstige |
Ausführung Deckel | mit Ausschnitt |
Erdungsklemmenblock | ja |
Neutralleiterklemmenblock | ja |
Einbauhöhe | 500 mm |
Einbautiefe | 161 mm |
Kurzbeschreibung | Feldverteiler AP,univers,1x3 Reihen, QC |
Einbaubreite | 300 mm |
Art der Tür | einfach |
