Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 15 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

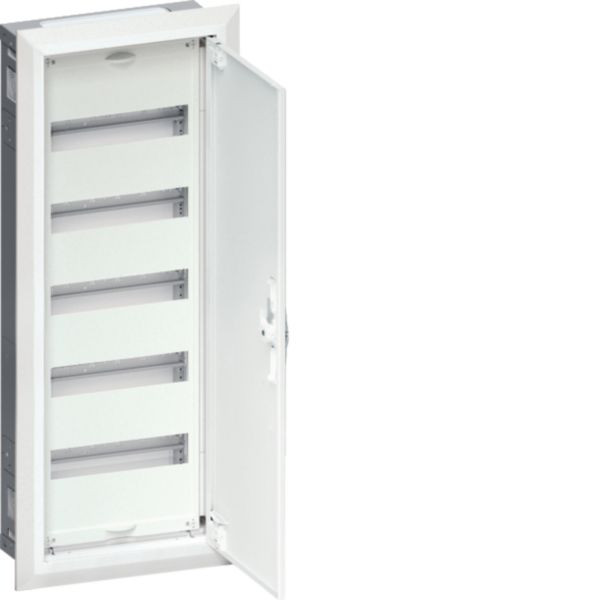

Feldverteiler UP 60PLE mit univers, IP30, SKII, Nischenmaße 807x315x115mm
Merkmale
| Schutzart (IP) | IP30 |
| Breite | 353 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 15 |
| Gewicht | 10,5 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 853 mm |
| Tiefe | 125 mm |
| RAL-Nummer | 9010 |
| Einbautiefe | 112 mm |
| Anbaumöglichkeit | ja |
| Innentiefe | 119 mm |
| Montageart | Hohlwand |
| Farbe | weiß |
| Anzahl der Reihen | 5 |
| Art der Abdeckung | Tür |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 12 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| Einbauhöhe | 802 mm |
| Einbaubreite | 310 mm |
| Erdungsklemmenblock | ja |
| Kurzbeschreibung | Feldverteiler UP,1x5 Reihen mit univers |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
Zubehörempfehlung für Sie:
01400239
HAGER ZZ10H Abschottung,univers Z,waagerecht
ZZ10H F.UNIVERS-Z
Weitere Empfehlungen für Sie:
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 12 |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
| Einbautiefe | 70.5 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 230 V |
| Frequenz | 50 - 60 Hz |
| Auslösecharakteristik | B |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 1 |
| Polzahl (gesamt) | 1 |
| Bemessungsisolationsspannung Ui | 440 V |
| Anzahl der abgesicherten Pole | 1 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
| Umgebungstemperatur während des Betriebs | -25 - 55 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Verlustleistung | 2.3 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 12 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Breite | 102.4 mm |
| Anschlussart | schrauben |
| Polzahl | 5 |
| Verpackungseinheit | 1200 |
| Verpackungseinheit | 5 |
| Montageart | Schraube |
| eClass 11.0 - Klasse | 27400603 |
| UNSPSC 14.0801 - Klasse | 39121432 |
| Höhe | 65.9 mm |
| Tiefe | 45.5 mm |
| Berührungssicher | ja |
| Nennstrom | 80 A |
| Anzahl der Eingänge | 9 |
| Anzahl der Ausgänge | 9 |
| Geeignet für feindrähtige Leiter | ja |
| Geeignet für massive Leiter | ja |
| Geeignet für mehrdrähtige Leiter | ja |
| Leiterquerschnitt Zugang | 1.5 - 25 mm² |
| Leiterquerschnitt Abgang | 1.5 - 16 mm² |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 5 ST | Menge übernehmen |
| 1.200 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
| Einbautiefe | 70.5 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 400 V |
| Frequenz | 50 - 60 Hz |
| Auslösecharakteristik | B |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 3 |
| Polzahl (gesamt) | 3 |
| Bemessungsisolationsspannung Ui | 440 V |
| Anzahl der abgesicherten Pole | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
| Umgebungstemperatur während des Betriebs | -25 - 55 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Verlustleistung | 7.2 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Breite | 5.2 mm |
| Verpackungseinheit | 450 |
| Verpackungseinheit | 50 |
| eClass 11.0 - Klasse | 27141125 |
| UNSPSC 14.0801 - Klasse | 39121410 |
| Montageart | Hutschiene TH35 |
| Bemessungsspannung | 250 V |
| Betriebstemperatur | -35 - 85 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Potenziale | 3 |
| Grundfarbe | grau |
| Mit PE-Funktion | ja |
| Mit N-Trennschlitten | ja |
| N-Funktion möglich | ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.25 - 2.5 mm² |
| Bemessungsstrom In | 32 A |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.25 - 4 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Höhe | 96 mm |
| Tiefe | 42.3 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 50 ST | Menge übernehmen |
| 450 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP40 |
| Spannungsart | AC |
| Polzahl | 3 |
| Leuchtmittel | sonstige |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27142301 |
| UNSPSC 14.0801 - Klasse | 39122200 |
| Schaltfunktion | sonstige |
| Einbautiefe | 69.5 mm |
| Bemessungsstrom | 63 A |
| Bemessungsspannung | 415 V |
| Kurzschlussfestigkeit (Icw) | 1 kA |
| Bemessungsabschaltvermögen | 12.5 kA |
| Breite in Teilungseinheiten | 3 |
| Min. Bemessungsspannung | 240 V |
| Anzahl der Kontakte als Schließer | 3 |
| Aufdruck/Kennzeichnung | Symbol "Pfeile" |
| Farbe der Kalotte | sonstige |
| Lampensockel | sonstige |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP30 |
| Breite | 603 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 7 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Höhe | 853 mm |
| Tiefe | 125 mm |
| RAL-Nummer | 9010 |
| Einbautiefe | 112 mm |
| Anbaumöglichkeit | ja |
| Innentiefe | 119 mm |
| Montageart | Hohlwand |
| Farbe | weiß |
| Anzahl der Reihen | 5 |
| Art der Abdeckung | Tür |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 24 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| Einbauhöhe | 802 mm |
| Einbaubreite | 560 mm |
| Erdungsklemmenblock | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 7 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP30 |
| Breite | 853 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 7 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Montageart | Hohlwand |
| Farbe | weiß |
| Höhe | 853 mm |
| Tiefe | 125 mm |
| Einbautiefe | 112 mm |
| Anzahl der Reihen | 5 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 119 mm |
| Breite in Teilungseinheiten | 36 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| Einbauhöhe | 802 mm |
| Einbaubreite | 810 mm |
| Erdungsklemmenblock | ja |
| RAL-Nummer | 9010 |
| Art der Tür | Doppel |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 7 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP30 |
| Breite | 603 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 7 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Höhe | 853 mm |
| Tiefe | 125 mm |
| RAL-Nummer | 9010 |
| Einbautiefe | 112 mm |
| Anbaumöglichkeit | ja |
| Innentiefe | 119 mm |
| Montageart | Hohlwand |
| Farbe | weiß |
| Anzahl der Reihen | 5 |
| Art der Abdeckung | Tür |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 24 |
| Art der Schließung | sonstige |
| Ausführung Deckel | geschlossen |
| Einbauhöhe | 802 mm |
| Einbaubreite | 560 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 7 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP30 |
| Breite | 853 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 7 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Montageart | Hohlwand |
| Farbe | weiß |
| Höhe | 853 mm |
| Tiefe | 125 mm |
| Einbautiefe | 112 mm |
| Anzahl der Reihen | 5 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 119 mm |
| Breite in Teilungseinheiten | 36 |
| Art der Schließung | sonstige |
| Einbauhöhe | 802 mm |
| Einbaubreite | 815 mm |
| RAL-Nummer | 9010 |
| Art der Tür | Doppel |
| Ausführung Deckel | mit Ausschnitt |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 7 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP30 |
| Breite | 353 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 15 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Höhe | 853 mm |
| Tiefe | 125 mm |
| RAL-Nummer | 9010 |
| Einbautiefe | 112 mm |
| Anbaumöglichkeit | ja |
| Innentiefe | 119 mm |
| Montageart | Hohlwand |
| Farbe | weiß |
| Anzahl der Reihen | 5 |
| Art der Abdeckung | Tür |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 12 |
| Art der Schließung | sonstige |
| Ausführung Deckel | geschlossen |
| Einbauhöhe | 802 mm |
| Einbaubreite | 310 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 15 ST | Menge übernehmen |
