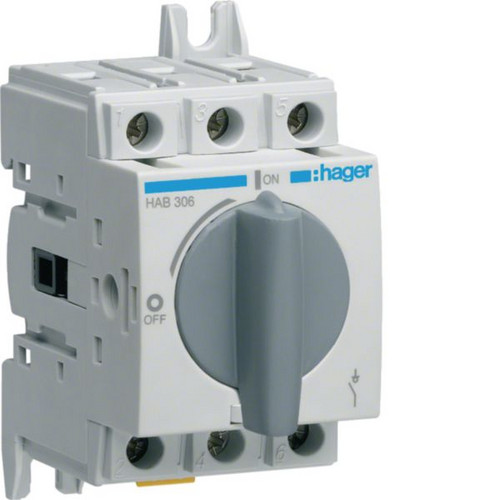

Abbildung ähnlich
01525323 HAGER HAB306 Lasttrennschalter+Trennungsanz.
HAB306
3250613140267
HAB306
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 24 ST | Menge übernehmen |
| 576 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Lasttrennschalter 3polig 63A für Hutschiene oder Montageplatte.Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion in allen Niederspannungsstromkreisen.
Merkmale
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 576 |
| Verpackungseinheit | 24 |
| Gewicht | 0,26 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85353090 |
| Bemessungsdauerstrom Iu | 63 A |
| Bedingter Bemessungskurzschlussstrom Iq | 50 kA |
| Schutzart (IP), frontseitig | IP20 |
| Verriegelbar | ja |
| Ausführung als Hauptschalter | ja |
| Ausführung als Sicherheitsschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 28 kW |
| Geeignet für Bodenbefestigung | ja |
| Geeignet für Verteilereinbau | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 415 V |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Bemessungsbetriebsspannung | 380 - 415 V |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 1.26 kA |
| Farbe des Betätigungselements | grau |
| Bemessungsdauerstrom bei AC-21, 400 V | 63 A |
| Schaltleistung bei 400 V | 41 kW |
| Bemessungsdauerstrom bei AC-23, 400 V | 40 A |
| Kurzbeschreibung | Lasttrennschalter 3P 63A |
