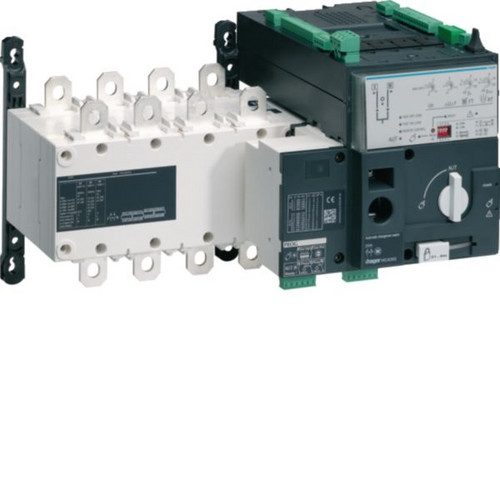

02582437 HAGER HIC412G Automatische Umschalter 4x125A
HIC412G
3250613131739
HIC412G
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
6 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Automatische Umschalter für Netz-Generator 4x125A.Lastumschalter mit Motorantrieb für Generator/Netz nach DIN EN 60947-3 und DIN EN 60947-6-1 zur Fernschaltung von 2 Niederspannungsstromkreisen mit Sicherheitstrennung zum Einbau in Verteilern. Der Umschalter bestehen aus zwei übereinander angeordnete Lasttrennschalter mit Verriegelung und Fernantrieb.
Funktion:
- 3 stabile Schaltstellungen (I-0-II) und das automatische Umschalten unter Last von einer Stellung zur anderen Sicherheitstrennung mit Schaltstellungsanzeige
- manueller Notschaltgriff
- großzügig dimensionierte Anschlussschienen, die den Einsatz von Verbindungsschienen ermöglichen
- integriertes Steuergerät zur automatischen Umschaltung
- Anwendung speziell für Netz/Generatorersatz
- Einsatz mit temporärer Unterbrechung der Lastversorgung, also nicht unterbrechungsfrei.
Mit Bereitschaftsrelais mit ständiger Überwachung der Verfügbarkeit des Gerätes, integrierter Hilfsschalter (SÖ) für jede Schaltstelle und automatische oder manuelle Umschaltung wählbar.
Hinweis: Eine manuelle Verriegelung mit Vorhängeschloss ist möglich.
Merkmale
Polzahl | 4 |
Verpackungseinheit | 1 |
Verpackungseinheit | 6 |
Gewicht | 8,15 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85365080 |
Anzahl der Hilfskontakte als Schließer | 1 |
Bemessungsdauerstrom Iu | 125 A |
Bedingter Bemessungskurzschlussstrom Iq | 100 kA |
Schutzart (IP), frontseitig | IP00 |
Verriegelbar | ja |
Motorantrieb integriert | ja |
Ausführung als Hauptschalter | ja |
Ausführung als Sicherheitsschalter | ja |
Ausführung als Wartungs-/Reparaturschalter | ja |
Bemessungsbetriebsleistung bei AC-23, 400 V | 56 kW |
Geeignet für Bodenbefestigung | ja |
Geeignet für Verteilereinbau | ja |
Max. Bemessungsbetriebsspannung Ue bei AC | 415 V |
Gerätebauart | Einbaugerät Festeinbautechnik |
Bemessungsbetriebsspannung | 380 - 415 V |
Anzahl der Schalter | 1 |
Bemessungskurzzeitstromfestigkeit Icw | 12 kA |
Farbe des Betätigungselements | sonstige |
Bemessungsdauerstrom bei AC-21, 400 V | 125 A |
Schaltleistung bei 400 V | 82 kW |
Ausführung als Wendeschalter | ja |
Bemessungsdauerstrom bei AC-23, 400 V | 125 A |
Kurzbeschreibung | Automatische Umschalter 4x125A |
