Abbildung ähnlich

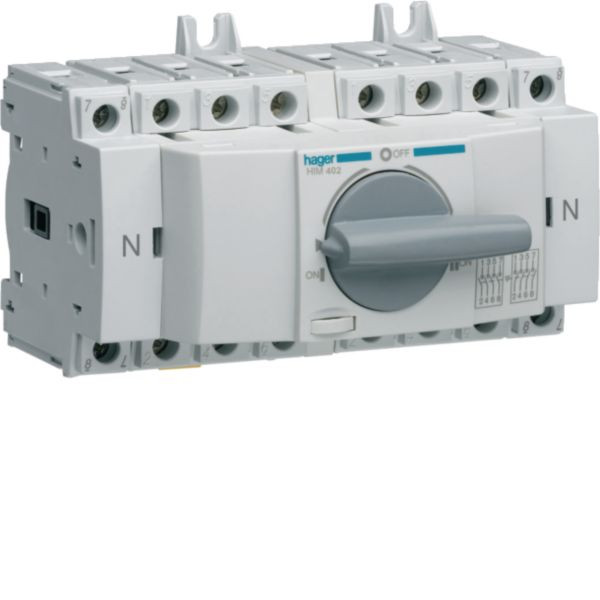

01525344 HAGER HIM402 Lastumschalter 4P 20A
HIM402
3250613140540
HIM402
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 9 ST | Menge übernehmen |
| 216 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Lastumschalter 4polig 20A für Hutschiene/Montageplatte.Modularer 4poliger Umschalter nach DIN EN 60947-3, zum umschalten unter Last von 2 Niederspannungsstromkreisen. Mit Sicherheitstrennung und 3 Schaltstellungen I-0-II. Für die Montage auf Hutschiene oder Montageplatte geeignet.
Merkmale
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 9 |
| Verpackungseinheit | 216 |
| Gewicht | 0,7 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365011 |
| Bemessungsdauerstrom Iu | 20 A |
| Bedingter Bemessungskurzschlussstrom Iq | 50 kA |
| Schutzart (IP), frontseitig | IP20 |
| Verriegelbar | ja |
| Ausführung als Hauptschalter | ja |
| Ausführung als Sicherheitsschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 9 kW |
| Geeignet für Bodenbefestigung | ja |
| Geeignet für Verteilereinbau | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 415 V |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Bemessungsbetriebsspannung | 380 - 415 V |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 1.26 kA |
| Farbe des Betätigungselements | grau |
| Bemessungsdauerstrom bei AC-21, 400 V | 20 A |
| Schaltleistung bei 400 V | 13 kW |
| Ausführung als Wendeschalter | ja |
| Bemessungsdauerstrom bei AC-23, 400 V | 20 A |
| Kurzbeschreibung | Lastumschalter 4P 20A |
