Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 12 ST | Menge übernehmen |
| 144 ST | Menge übernehmen |
| 3.456 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

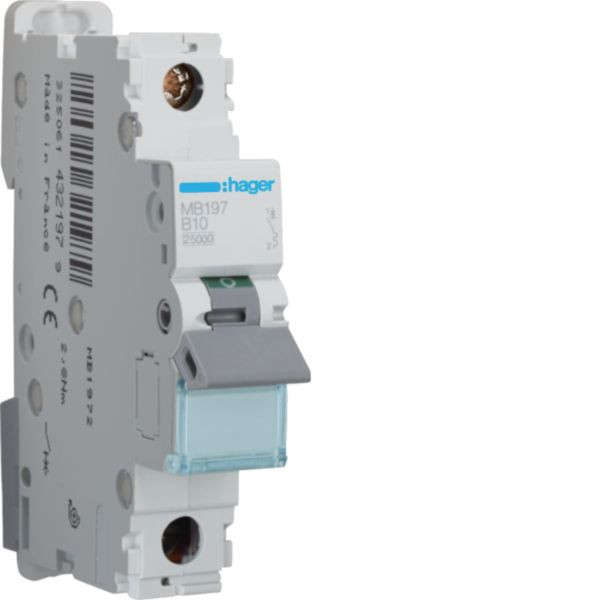

Mit 25 kA Schaltvermögen schaltet der Leitungsschutzschalter MB197 Kurzschlussströme 1-polig ab, der Nennstrom beträgt 10 A bei B-Charakteristik. Der thermische Auslöser übernimmt den Überlastschutz, der elektromagnetische den Kurzschlussschutz nach DIN EN 60898-1. Das Gerät lässt sich direkt beschriften und aus dem Phasenschienenverbund einzeln entnehmen.
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verpackungseinheit | 12 |
| Verpackungseinheit | 3456 |
| Verpackungseinheit | 144 |
| Gewicht | 0,1 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85362010 |
| Einbautiefe | 70 mm |
| Bemessungsstrom | 10 A |
| Bemessungsspannung | 400 V |
| Frequenz | 50 - 60 Hz |
| Auslösecharakteristik | B |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 1 |
| Polzahl (gesamt) | 1 |
| Bemessungsisolationsspannung Ui | 500 V |
| Anzahl der abgesicherten Pole | 1 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
| Umgebungstemperatur während des Betriebs | -25 - 70 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Unterputzmontage | ja |
| Energiebegrenzungsklasse | 3 |
| Kurzbeschreibung | Leitungsschutzschalter B10, 10 A, 1-polig, 25 kA, 1 Modul, ÜKA |
| Verlustleistung | 1.87 W |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 25 kA |
