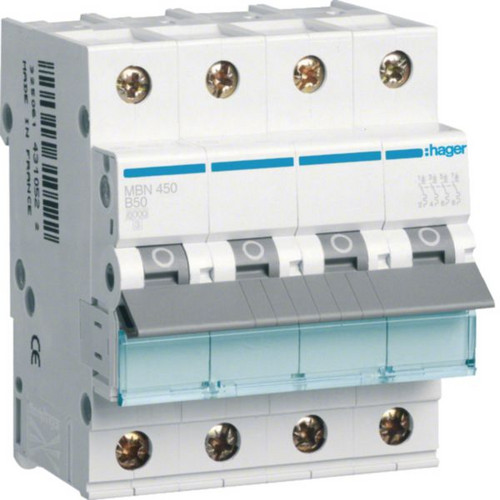

01004868 HAGER MBN450 Sicherungsautomat 4P 6kA B-50A
MBN450
3250614310607
MBN450
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
3 ST | Menge übernehmen |
36 ST | Menge übernehmen |
864 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Leitungsschutzschalter 4 polig 6kA B-Charakteristik 50A 4 Module.Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Merkmale
Spannungsart | AC |
Verpackungseinheit | 3 |
Verpackungseinheit | 864 |
Verpackungseinheit | 36 |
Gewicht | 0,53 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85362010 |
Einbautiefe | 70 mm |
Bemessungsstrom | 50 A |
Bemessungsspannung | 400 V |
Frequenz | 50 - 60 Hz |
Auslösecharakteristik | B |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 4 |
Polzahl (gesamt) | 4 |
Bemessungsisolationsspannung Ui | 500 V |
Anzahl der abgesicherten Pole | 4 |
Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
Umgebungstemperatur während des Betriebs | -25 - 70 °C |
Zusatzeinrichtungen möglich | ja |
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 kA |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Unterputzmontage | ja |
Kurzbeschreibung | LS-Schalter 4 polig 6kA B-50A 4M |
Verlustleistung | 19.80 W |
