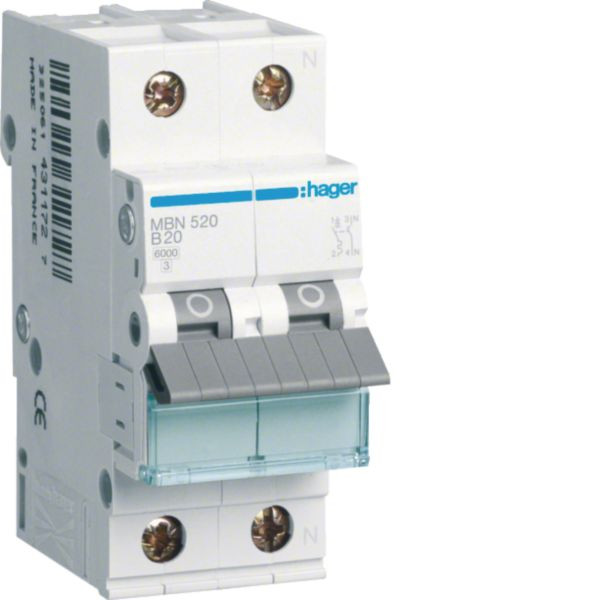

01004874 HAGER MBN520 Sicherungsautomat 1p+N B-20A 6kA
MBN520
3250614310713
MBN520
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
6 ST | Menge übernehmen |
72 ST | Menge übernehmen |
1.728 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Leitungsschutzschalter 1P+N 6kA B-Auslösecharakteristik
nach DIN VDE 0641 Teil 11/8.92 , Beruehrungsschutz IP2x nach DIN VDE 0106 Teil 100
Bemessungsspannung: 415 V
Spannungsart: AC
Baubreite: 2TE - 35 mm Leitungsschutzschalter 1P+N 6kA B-Auslösecharakteristik nach DIN VDE 0641 Teil 11/8.92 , Beruehrungsschutz IP2x nach DIN VDE 0106 Teil 100 Bemessungsspannung: 415 V Spannungsart: AC Baubreite: 2TE - 35 mm
nach DIN VDE 0641 Teil 11/8.92 , Beruehrungsschutz IP2x nach DIN VDE 0106 Teil 100
Bemessungsspannung: 415 V
Spannungsart: AC
Baubreite: 2TE - 35 mm Leitungsschutzschalter 1P+N 6kA B-Auslösecharakteristik nach DIN VDE 0641 Teil 11/8.92 , Beruehrungsschutz IP2x nach DIN VDE 0106 Teil 100 Bemessungsspannung: 415 V Spannungsart: AC Baubreite: 2TE - 35 mm
Merkmale
Spannungsart | AC |
Verpackungseinheit | 1728 |
Verpackungseinheit | 72 |
Verpackungseinheit | 6 |
Gewicht | 0,24 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85362010 |
Einbautiefe | 70 mm |
Bemessungsstrom | 20 A |
Bemessungsspannung | 230 V |
Frequenz | 50 - 60 Hz |
Auslösecharakteristik | B |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 2 |
Mitschaltender Neutralleiter | ja |
Polzahl (gesamt) | 2 |
Bemessungsisolationsspannung Ui | 500 V |
Anzahl der abgesicherten Pole | 1 |
Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
Umgebungstemperatur während des Betriebs | -25 - 70 °C |
Zusatzeinrichtungen möglich | ja |
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 kA |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Unterputzmontage | ja |
Kurzbeschreibung | LS-Schalter 1P+N 6kA B-20A 2M |
Verlustleistung | 5.60 W |
