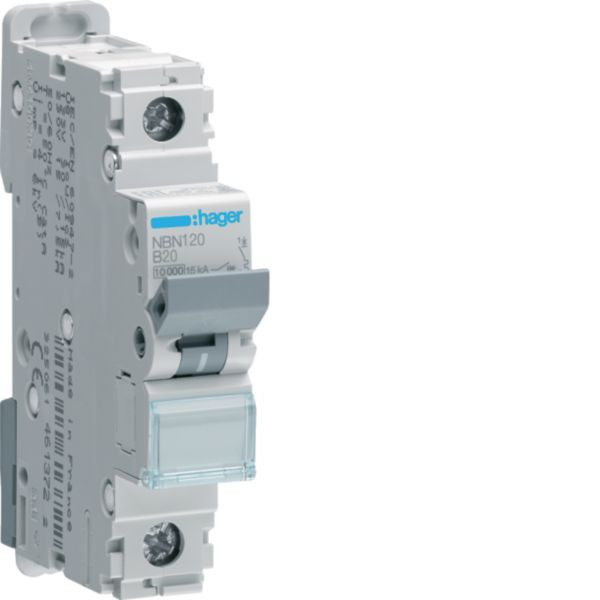

Abbildung ähnlich
01008197 HAGER NBN120 LS-Schalter 1polig B-20A 10kA
NBN120
3250614613739
NBN120
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 12 ST | Menge übernehmen |
| 144 ST | Menge übernehmen |
| 3.456 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Leitungsschutzschalter 1 polig 10kA/15kA B-20A 1M.Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Merkmale
| Spannungsart | AC |
| Verpackungseinheit | 12 |
| Verpackungseinheit | 3456 |
| Verpackungseinheit | 144 |
| Gewicht | 0,12 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85362010 |
| Einbautiefe | 70 mm |
| Bemessungsstrom | 20 A |
| Bemessungsspannung | 400 V |
| Frequenz | 50 - 60 Hz |
| Auslösecharakteristik | B |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 1 |
| Polzahl (gesamt) | 1 |
| Bemessungsisolationsspannung Ui | 500 V |
| Anzahl der abgesicherten Pole | 1 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
| Umgebungstemperatur während des Betriebs | -25 - 70 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 15 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Unterputzmontage | ja |
| Kurzbeschreibung | LS-Schalter 1 polig 10kA/15kA B-20A 1M |
| Verlustleistung | 2.56 W |
