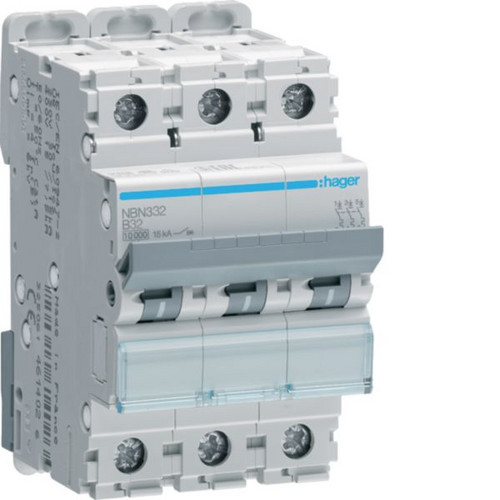

01008219 HAGER NBN332 LS-Schalter 3polig B-32A 10kA
NBN332
3250614614057
NBN332
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
4 ST | Menge übernehmen |
48 ST | Menge übernehmen |
1.152 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Leitungsschutzschalter 3 polig 10kA B-Charakteristik 32A 3 Module. Leitungsschutzschalter nach EN 60898, IEC 60-947-2 Beruehrungsschutz IP2x nach DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzoegertem thermischen Ausloeser fuer Ueberlastschutz und elektromagnetischer Ausloeser fuer Kurzschlussschutz. Geeignet zum nachtraeglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Leitungsschutzschalter 3 polig 10kA/15kA B-32A 3M.Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Merkmale
Spannungsart | AC |
Verpackungseinheit | 1152 |
Verpackungseinheit | 48 |
Verpackungseinheit | 4 |
Gewicht | 0,37 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85362010 |
Einbautiefe | 70 mm |
Bemessungsstrom | 32 A |
Bemessungsspannung | 400 V |
Frequenz | 50 - 60 Hz |
Auslösecharakteristik | B |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 3 |
Polzahl (gesamt) | 3 |
Bemessungsisolationsspannung Ui | 500 V |
Anzahl der abgesicherten Pole | 3 |
Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
Umgebungstemperatur während des Betriebs | -25 - 70 °C |
Zusatzeinrichtungen möglich | ja |
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 kA |
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 30 kA |
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 15 kA |
Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
Unterputzmontage | ja |
Kurzbeschreibung | LS-Schalter 3 polig 10kA/15kA B-32A 3M |
Verlustleistung | 12.30 W |
