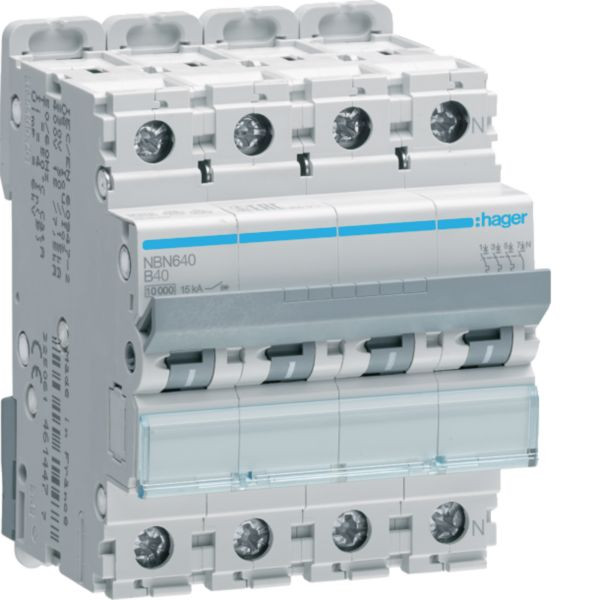

01008250 HAGER NBN640 LS-Schalter 3polig+N B-40A 10kA
NBN640
3250614614514
NBN640
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
3 ST | Menge übernehmen |
36 ST | Menge übernehmen |
864 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
3polig + N
Leitungsschutzschalter 3P+N 10kA/15kA B-40A 4M.Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Merkmale
Spannungsart | AC |
Verpackungseinheit | 3 |
Verpackungseinheit | 864 |
Verpackungseinheit | 36 |
Gewicht | 0,5 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85362010 |
Einbautiefe | 70 mm |
Bemessungsstrom | 40 A |
Bemessungsspannung | 400 V |
Frequenz | 50 - 60 Hz |
Auslösecharakteristik | B |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 4 |
Mitschaltender Neutralleiter | ja |
Polzahl (gesamt) | 4 |
Bemessungsisolationsspannung Ui | 500 V |
Anzahl der abgesicherten Pole | 3 |
Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
Umgebungstemperatur während des Betriebs | -25 - 70 °C |
Zusatzeinrichtungen möglich | ja |
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 kA |
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 30 kA |
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 15 kA |
Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
Unterputzmontage | ja |
Kurzbeschreibung | LS-Schalter 3P+N 10kA/15kA B-40A 4M |
Verlustleistung | 15 W |
