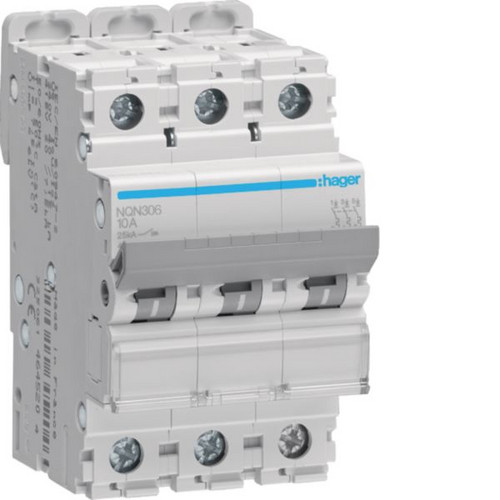

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 48 ST | Menge übernehmen |
| 1.152 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Kurzschlussströme bis 25 kA schaltet der Leitungsschutzschalter NQN306 3-polig ab, die B-Charakteristik ist auf 6 A Nennstrom ausgelegt. Gegen Überlast arbeitet der thermische Auslöser, gegen Kurzschluss der elektromagnetische, jeweils nach DIN EN 60898-1. Aus dem Phasenschienenverbund kann der Schalter nach Entriegelung der Hutschienenschnellbefestigung einzeln entnommen werden.
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 48 |
| Verpackungseinheit | 1152 |
| Gewicht | 0,33 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Einbautiefe | 70 mm |
| Bemessungsstrom | 6 A |
| Bemessungsspannung | 415 V |
| Frequenz | 50 - 60 Hz |
| Auslösecharakteristik | B |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 3 |
| Polzahl (gesamt) | 3 |
| Bemessungsisolationsspannung Ui | 500 V |
| Anzahl der abgesicherten Pole | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
| Umgebungstemperatur während des Betriebs | -25 - 70 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 50 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 25 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Unterputzmontage | ja |
| Kurzbeschreibung | Leitungsschutzschalter B6, 6 A, 3-polig, 25 kA, 3 Module |
| Verlustleistung | 4.06 W |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
Zubehörempfehlung für Sie:
Angaben zur Marke
HAGER
Hersteller
Hager Vertriebsgesellschaft mbH & Co. KG Zum Gunterstal DE 66440 Blieskastel info@hager.de
