Abbildung ähnlich

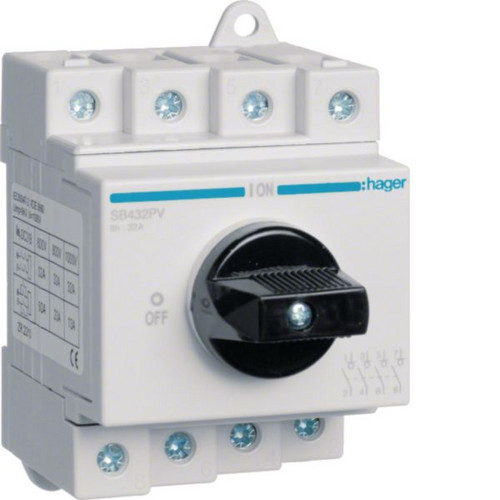

01011034 HAGER SB432PV Ausschalter DC 4-polig 1000V 32A
SB432PV
3250615521392
SB432PV
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 30 ST | Menge übernehmen |
| 720 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
fungiert in Photovoltaikanlagen als Lasttrennschalter zwischen Photovoltaikmodulen und Wechselrichtern. Das 4-polige Gerät eignet sich sowohl zur Hutschienenmontage als auch zur Befestigung auf einer Montageplatte.
Das Schaltvermögen beträgt 32 A 1000 V DC. Die Verschaltung erfolgt entweder 2- oder 4-polig. Der Lasttrennschalter ist nach den Normen IEC 60947-1 und IEC 60947-3 gebaut sowie nach VDE 0660 zertifiziert. Anschlussart: Schraubtechnik, Anschlussquerschnitt bei flexibelem Leiter: 10mm², Gerätelebensdauer, mechanische Schaltspiele: 150000, Drehmoment: 2,9Nm, Höhe: 85 mm, Tiefe: 72 mm Ausschalter DC 4-polig 1000V 32A.Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion bei PV Anlagen mit max. 1000 V und 32A.
Das Schaltvermögen beträgt 32 A 1000 V DC. Die Verschaltung erfolgt entweder 2- oder 4-polig. Der Lasttrennschalter ist nach den Normen IEC 60947-1 und IEC 60947-3 gebaut sowie nach VDE 0660 zertifiziert. Anschlussart: Schraubtechnik, Anschlussquerschnitt bei flexibelem Leiter: 10mm², Gerätelebensdauer, mechanische Schaltspiele: 150000, Drehmoment: 2,9Nm, Höhe: 85 mm, Tiefe: 72 mm Ausschalter DC 4-polig 1000V 32A.Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion bei PV Anlagen mit max. 1000 V und 32A.
Merkmale
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 720 |
| Verpackungseinheit | 30 |
| Gewicht | 0,23 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365080 |
| Bemessungsdauerstrom Iu | 32 A |
| Schutzart (IP), frontseitig | IP20 |
| Ausführung als Sicherheitsschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Geeignet für Verteilereinbau | ja |
| Geeignet für Zwischenbau | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Anzahl der Schalter | 1 |
| Farbe des Betätigungselements | schwarz |
| Kurzbeschreibung | Ausschalter DC, 4-polig, 1000V, 32A |
