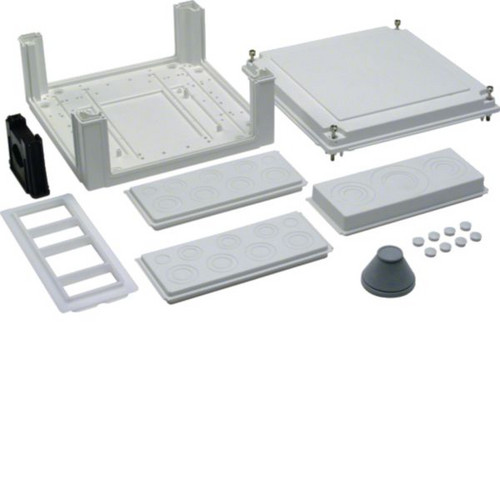

01413629 HAGER U84LS Kabelanschlusskasten seitlich
U84LS
3250616100053
U84LS
Top-Seller
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
36 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

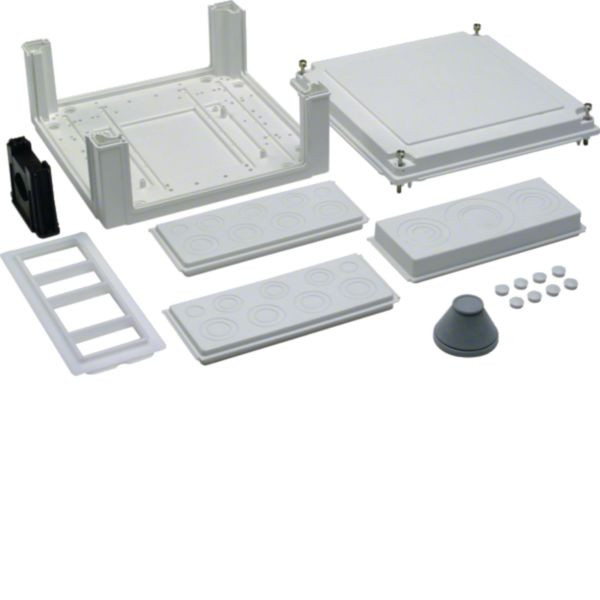

zur Wandmontage unter dem Schrank System 90, leer incl.,
1 Kabelabfangschelle, 2 Flachflansch, 1 Tunnelschieber,
1 Buckelflansch, 1 Tülle M 60 = 30 - 45 mm Kabelanschlusskasten, univers, 324x307x149mm, IP54, SKII, seitlich leer.Kabelanschlusskasten als Einspeisegehäuse für Zähler und Verteilerschränke IP31/44/54 mit 160 mm oder 205mm Tiefe. Bestehend aus Gehäuse mit Deckel aus Kunststoff, bestückt mit Sammelschienenträger oder leer für optionale Bestückung mit Klemmen oder Montageplatte. Kabeleinführung durch herausnehmbare Flanschplatten an jeder Seite, zum Einlegen des Kabels von vorne. Anbaumöglichkeit seitlich oder unten. Deckel plombierbar. Zur Einspeisung bis 95qmm auf Klemmen oder bis 150qmm auf Sammelschienensystem 40mm-12x5/10mm mit 25kA Kurzschlussfestigkeit oder 60mm-12 bis 30x5/10mm mit max. 55kA Kurzschlussfestigkeit. Schutzart IP54, Schutzklasse II schutzisoliert, Bemessungsspannung 230/400V/50Hz.
1 Kabelabfangschelle, 2 Flachflansch, 1 Tunnelschieber,
1 Buckelflansch, 1 Tülle M 60 = 30 - 45 mm Kabelanschlusskasten, univers, 324x307x149mm, IP54, SKII, seitlich leer.Kabelanschlusskasten als Einspeisegehäuse für Zähler und Verteilerschränke IP31/44/54 mit 160 mm oder 205mm Tiefe. Bestehend aus Gehäuse mit Deckel aus Kunststoff, bestückt mit Sammelschienenträger oder leer für optionale Bestückung mit Klemmen oder Montageplatte. Kabeleinführung durch herausnehmbare Flanschplatten an jeder Seite, zum Einlegen des Kabels von vorne. Anbaumöglichkeit seitlich oder unten. Deckel plombierbar. Zur Einspeisung bis 95qmm auf Klemmen oder bis 150qmm auf Sammelschienensystem 40mm-12x5/10mm mit 25kA Kurzschlussfestigkeit oder 60mm-12 bis 30x5/10mm mit max. 55kA Kurzschlussfestigkeit. Schutzart IP54, Schutzklasse II schutzisoliert, Bemessungsspannung 230/400V/50Hz.
Merkmale
Breite | 305 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 36 |
Gewicht | 2,26 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85371095 |
Höhe | 305 mm |
Tiefe | 150 mm |
Max. Querschnitt des Einspeisekabels | 120 mm² |
Montage neben Schrank | ja |
Kurzbeschreibung | Kabelanschl.k.,univers,324x307x149mm |
