04598258 HAGER XEM510 Lastmanager bis 10 Ladepunkte
XEM510
3250615600639
XEM510
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
24 ST | Menge übernehmen |
576 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

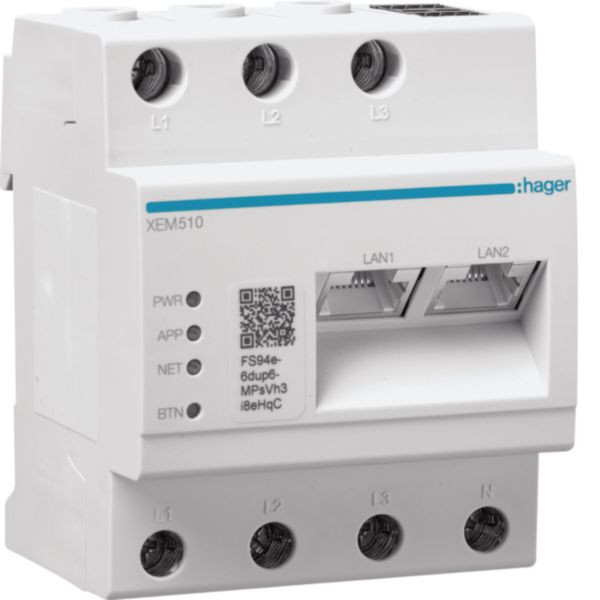

Lastmanager bis 10 Ladepunkte statisch/dynamisch, lokal ohne Backendanbindung.Der Lastmanager als Reiheneinbaugerät mit integrierter Software zur Montage auf DIN-Hutschiene ist das zentrale Steuergerät zum Regeln von mehreren Ladestationen und verhindert die Überlast des Netzanschlusses. Das Gerät kann als Direktmessung von Strömen pro Phase bis 63 A oder als Wandlermessung bis 2500 A verwendet werden.
Der Lastmanager wird als statisches oder dynamisches Lastmanagement betrieben:
- statisches Lastmanagement: die maximale verfügbare Leistung für die Ladestationen wird als fester Wert eingestellt
- dynamisches Lastmanagement: die maximale verfügbare Leistung für die Ladestationen wird anhand der Gesamtverbrauch-Erfassung der elektrischen Anlage und der Absicherung des Netzanschlusses berechnet und den Ladestationen zur Verfügung gestellt.
Anschluss: Leitungsanschluss L1-L2-L3 Ausgang und L1-L2-L3-N Eingang, 2 x RJ45 Schnittstellen LAN 1 und LAN 2, B(A) Modbus Anschluss (noch nicht freigeschaltet) und B(B) wird nicht verwendet.
Funktionenanzeige: LED Anzeige für PWR Netzanzeige, APP Applikation/Anwendung, NET Netzwerk und BTN Reset Taste.
System Funktionen:
- Verwaltung und Nutzung für Benutzer-Freigabe (Authentifizierung über RFID Karten), Monitoring, nicht eichrechtskonforme Abrechnung
- Konfigurieren der Ladestationen direkt über den Lastmanager
- Bildung und Verwaltung von Gruppen für ausgewählte Ladestationen
Merkmale
Breite | 70 mm |
Nennspannung | 230 V |
Verpackungseinheit | 1 |
Verpackungseinheit | 576 |
Verpackungseinheit | 24 |
Gewicht | 0,32 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Höhe | 85 mm |
Tiefe | 65 mm |
Energieverbrauch | 5 W |
Mit Kommunikationsschnittstelle | ja |
Max. Anzahl der ansteuerbaren Ladepunkte | 1 |
Kurzbeschreibung | Lastmanager bis 10 LP lokal |
