Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

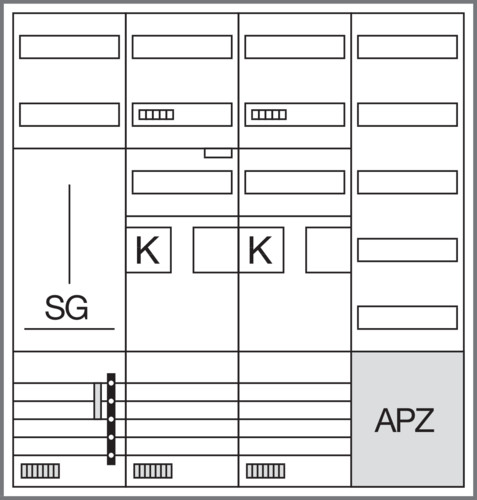

Der univers Z Komplettschrank bietet eine effiziente Lösung für die Installation von Stromzählern. Mit Abmessungen von H=1100mm und einer Konfiguration von 2 Zählerplätzen sowie einem Steuergerätfeld ist er ideal für Aufputz-Montage. Die Integration einer APZ und einer BKE-I optimiert die Sicherheit und Funktionalität. Der Schrank mit 4 Feldern ermöglicht eine flexible Anpassung an unterschiedliche Installationsbedürfnisse und ist nach VDE-Normen zertifiziert.
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 1050 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 4 |
| Gewicht | 46,1 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 1100 mm |
| Tiefe | 205 mm |
| Mit Montageplatte | ja |
| Anzahl der Felder | 4 |
| Anzahl der Verteilerreihen | 5 |
| Anzahl der Zählerplätze | 2 |
| Einbautiefe | 205 mm |
| Einbauhöhe | 1100 mm |
| Einbaubreite | 1050 mm |
| Bemessungsstrom | 63 A |
| Kurzbeschreibung | Komplettschrank, univers Z, 2ZP, 1 SG, BKE-I, APZ, VT5, H=1100 mm, 4-feldig |
| Farbe | weiß |
| Montageart | Aufputz/Unterputz/teilversenkt |
| Ausführung | 1-stöckig |
| RAL-Nummer | 9010 |
| Werkstoff | sonstige |
| Unterer Anschlussraum | mit Sammelschiene 5-polig |
| eClass 11.0 - Klasse | 27142418 |
| UNSPSC 14.0801 - Klasse | 39121301 |
