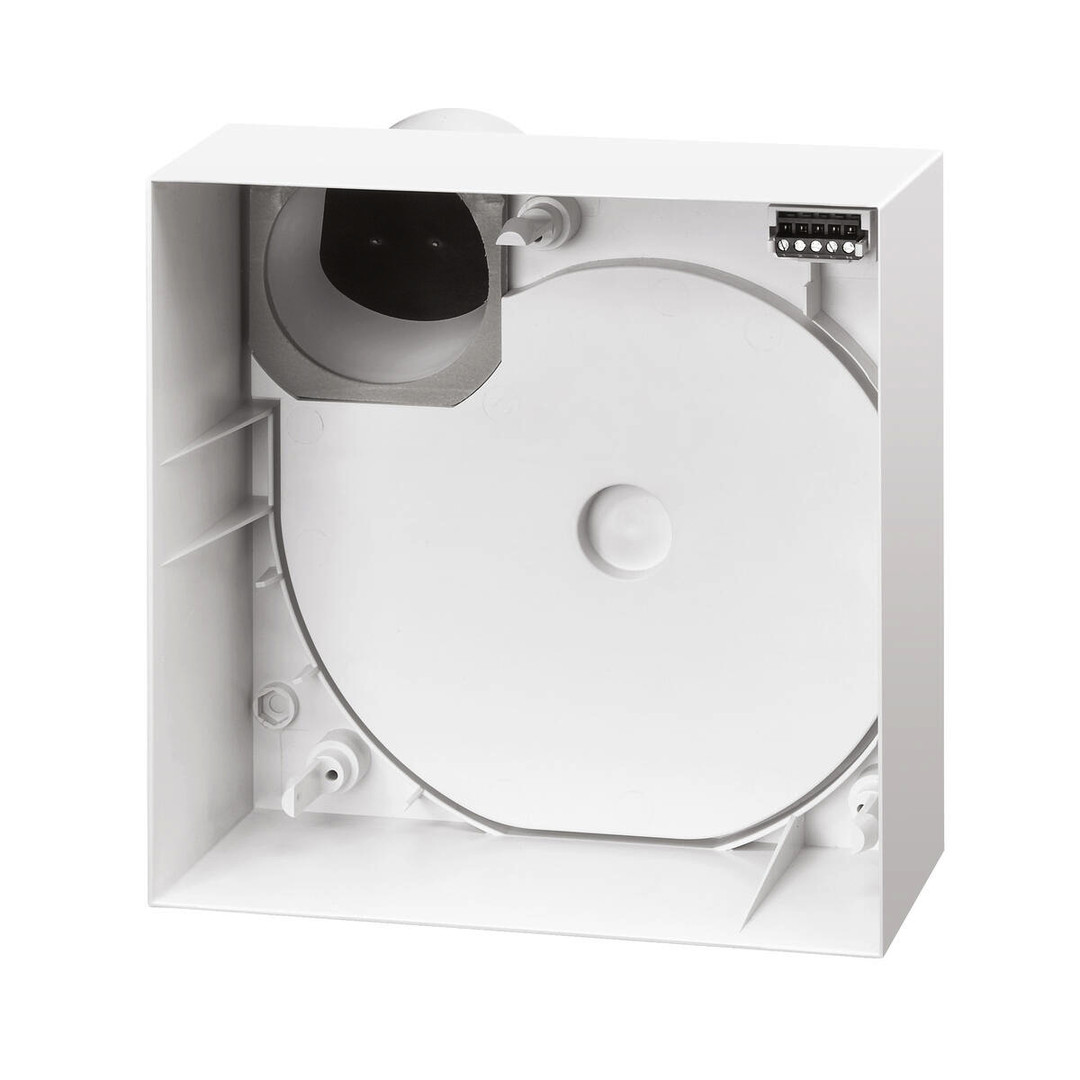

Artikelbild
Abbildung ähnlich
HELIOS

01603516
HELIOS ELS-GAP Aufputzgehäuse

ELS-GAP 4010184081272 08127
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Aufputzgehäuse (ohne Brandschutz) zur Aufnahme eines ELS-Ventilatoreinsatzes. Flache Bauform zur Montage in beliebiger Lage an Decke und Wand. In Kombination mit Brandschutz-Deckenschott ELS-D (eingebaut in die Hauptleitung) werden die einschlägigen Brandschutzvorschriften erfüllt. Rückseitiger Ausblasstutzen (DN 80mm) mit wartungsfreier, luftdichter Rückluftsperrklappe. Komfortabler Elektro-Anschluss durch entnehmbare Steckverbindung. Gehäuse aus schlagfestem Kunststoff, Brandklasse B2, Alpinweiß. Ausblasstutzen mit umsteckbarer Rückluftsperrklappe um 90° versetzt positionierbar. Montage dadurch in jeder Lage ? auch in Raumecken ? möglich. Maße: B/H/T 250x250x130mm. Allgemeine bauaufsichtliche DIBt-Zulassung Nr. Z-51.1-193.

Merkmale

Werkstoff des Gehäuses Kunststoff
Verpackungseinheit 1.0
Gewicht 0,25
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 84149000
Farbe weiß
Anschlussdurchmesser 80 mm
Einbaumaß-Breite 254 mm
Einbaumaß-Höhe 254 mm
Einbaumaß-Tiefe 115 mm
Kurzbeschreibung ELS-GAP, Aufputzgehäuse
eClass 11.0 - Klasse 22410908
UNSPSC 14.0801 - Klasse 40101604
