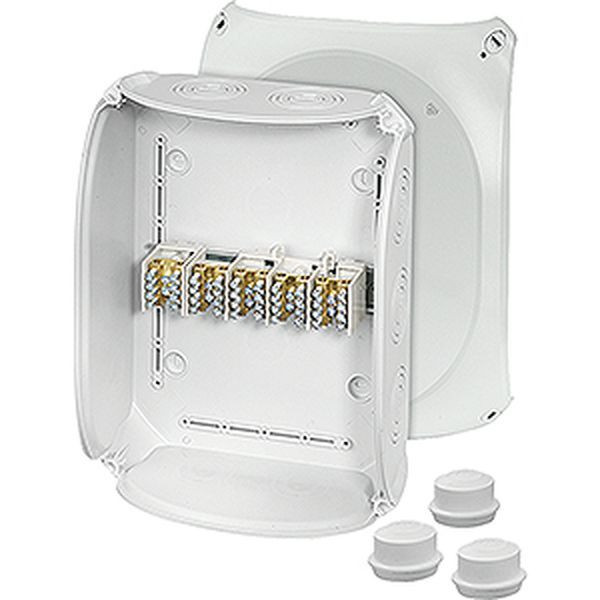

Abbildung ähnlich

01200288
HENSEL DK 3525 S Kabelabzweigkasten 25qmm

Lieferanten-Type: DK3525S EAN: 4012591125594 Lieferanten-Artikel-Nr.: 62000168

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen
78 ST	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

beigefügte Leitungseinführung: 3 ESM 40, Dichtbereich Ø 17-30 mm Kabelabzweigkasten aus hochwertigem Thermoplast mit Hauptleitungsabzweigklemmen für Kupferleiter. Für Aufputz-Anwendungen in Gebäuden oder die geschützte Installation im Freien. Mit Außenlaschen zur Befestigung und Deckelbefestigung über Schnellverschlüsse. Mit Hauptleitungsabzweigklemmen bis 25 mm², 5-polig. Kabeleinführung über metrische Vorprägungen in Gehäusewänden und Boden. Beigefügte Einsteckstutzen in Schutzart IP 55.

Merkmale

Schutzart (IP)	IP66
Länge	295 mm
Breite	225 mm
Verpackungseinheit	1
Verpackungseinheit	78
Gewicht	0,08
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85369010
Montageart	Wand-/Deckenmontage
Farbe	grau
Halogenfrei	ja
Tiefe	122 mm
Form	rechteckig
Oberfläche	unbehandelt
Bemessungsisolationsspannung Ui	400 V
Plombierbar	ja
Funktionserhalt	ohne
Werkstoff	Kunststoff
Anzahl der Einführungen	10
Deckelbefestigung	geschraubt
Max. Leiterquerschnitt	25 mm²
Für Rohrdurchmesser	sonstige
Einführung von hinten	ja
Art der Gehäusedurchführung	Vorprägung
Einsatztemperatur	-25 - 40 °C
Für Ex-Zone Gas	ohne
Für Ex-Zone Staub	ohne
Ausführung Deckel	sonstige
Kurzbeschreibung	Kabelabzweigkasten 25 qmm, 3phasig, 5pol. Hauptleitungsabzweigkl.
eClass 11.0 - Klasse	27144401
UNSPSC 14.0801 - Klasse	39121332

Anhänge

Datei

pdb_henseltechnikRoHS.pdf (485.06 KB)

Datei

pdb_henselkonformitaetserklaerung01kabelabzweigkaesten.pdf (93.48 KB)

Datei

pdb_henseltechnikREACH.pdf (124.1 KB)
