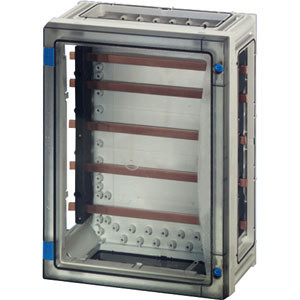

01414737 HENSEL FP 3212 ENYSTAR-Sammelschienengehäuse
FP3212
4012591104209
68000216
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
32 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
5polig, 250 A
Gehäuse mit Tür für den Bau von Installationsverteilern bis 250 A für die Bedienung durch Laien nach IEC 61439-3. Offene Gehäusewände für die Kombination oder als Einzelgehäuse mit Verschlussplatten. Aus hochwertigem Polycarbonat, schutzisoliert. Schnelle Gehäuseverbindung durch Steckverbinder und integrierte Dichtungen. Große Wanddurchführungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung über Flansche. Wandbefestigung direkt am Gehäuse, über Außenlaschen oder mit Montageschienen. Gehäuse mit Sammelschienen, ohne Gerät, ohne Klemmen. Mit transparenter Tür und Türverschluss mit Werkzeugbetätigung.
Merkmale
Schutzart (IP) | IP65 |
Breite | 270 mm |
Polzahl | 5 |
Werkstoff des Gehäuses | Kunststoff |
Verpackungseinheit | 1 |
Verpackungseinheit | 32 |
Statistische Warennummer | 85389099 |
Höhe | 360 mm |
Tiefe | 186 mm |
Anbaumöglichkeit | ja |
Mit transparentem Deckel | ja |
Kurzschlussfestigkeit (Icw) | 28 kA |
Bemessungsstrom Schienensystem | 250 A |
Mit Sammelschiene bestückt | ja |
Montageart | Aufputz |
Kurzbeschreibung | ENYSTAR-Sammelschienengehäuse 270x360mm, Sammelschienen 250A, 5polig |
