INVERTO Inverto Monoblock Single / 6 Grad

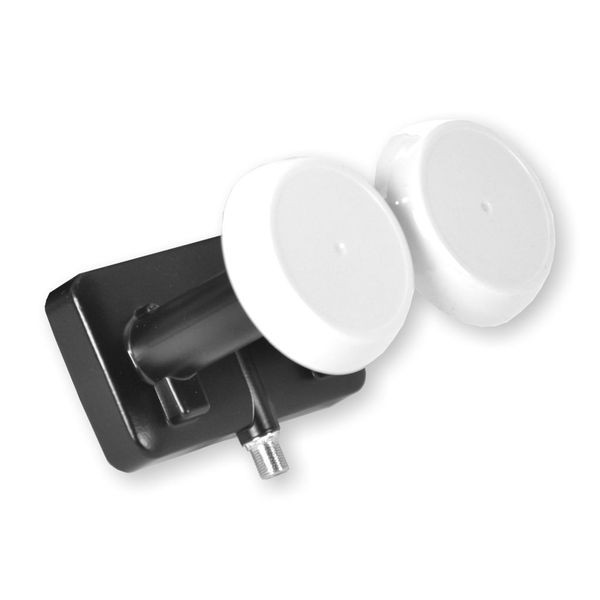

Monoblock Single 6 Grad LNB, Rauschmaß 0,6 dB

Dieses Monoblock-LNB wurde speziell für die europäischen DTH-Märkte entwickelt und ermöglicht Dual-Satellitenempfang von den Orbitalpositionen 13°E und 19.2°E über eine einzelne 80 cm offset Satellitenanenne an einen Empfänger.

Das LNB empfängt Satellitensendungen mit horizontaler und vertikaler Polarisation im Frequenzbereich von 10.7 GHz ~ 12.75 GHz. Es bietet vier universelle Ausgangsports mit 950 MHz ~ 2150 MHz ZF-Frequenzbereich. Der Ausgangsport (F-Typ) führt auch Stromversorgungs- und Steuersignale. DiSEqC 1.0-Befehle ermöglichen die Auswahl der orbitalen Satellitenposition. Solange kein DiSEqC-Befehl empfangen wurde, ist der Standard-Feed die Position \"Sat A\" (d. h. 13°E). Polarisation (vertikal/horizontal) und Frequenzband (Low-Band/High-Band) werden unter Verwendung von 13 VDC/18 VDC und 0/22 kHz Steuersignalen ausgewählt.

Das LNB ist für Ultra High Definition (4K/8K)-Übertragungen optimiert und bietet eine hervorragende Kreuzpolarisationsisolierung, Phasenrauschen und Rauschzahl-Leistung. Entwickelt, um strenge Spezifikationen zu erfüllen und nach den höchsten Qualitätsstandards der Branche hergestellt, ist dieses LNB eine ideale Lösung für den Satellitenempfang von Hotbird 13°E und Astra 19.2°E in ganz Europa.

Das LNB wird mit einem 40 mm Kunststoffringadapter geliefert, um die Montage an einem Standard 40 mm LNB-Halter zu ermöglichen.

Features:
- Niedriges Phasenrauschen, DVB-S2 (HDTV) konform
- Rauscharm
- Geringe Leistungsaufnahme
- Sehr hohe Kreuzpolarisationsisolation
- Sehr hohe Frequenzstabilität

Technische Daten:
Eingangsfrequenzbereich Tiefband: 10.7 GHz ~ 11.7 GHz
Ausgangsfrequenzbereich Tiefband: 950 MHz ~ 1950 MHz
Oszillatorfrequenz (LO) Tiefband: 9.75 GHz
Eingangsfrequenzbereich Hochband: 11.7 GHz ~ 12.75 GHz
Ausgangsfrequenzbereich Hochband: 1100 MHz ~ 2150 MHz
Oszillatorfrequenz (LO) Hochband: 10.6 GHz
Rauschmaß: 0.6 dB typ., 1.0 dB max.
LO-Frequenzgenauigkeit @25°C: ±0.5 MHz max.
LO Temperaturdrift: ±1 MHz max.
LO Anfangsgenauigkeit: ±0.5 MHz max.
LO-Phasenrauschen @1 kHz: -60 dBc/Hz
LO-Phasenrauschen @10 kHz: -80 dBc/Hz
LO-Phasenrauschen @100 kHz: -90 dBc/Hz
Verstärkung: 58 dB ~ 68 dB
Verstärkungswelligkeit (über 26 MHz Bandbreite): ±0.75 dB max.
Verstärkungsschwankung (im Vollband): 6 dB pp max.
Spiegelfrequenzunterdrückung: 50 dB min.
1 dB Kompressionspunkt (@Ausgang): 0 dBm min.
Übersprechen: 22 dB min.
Steuerung, Satelliten A/B/C/D Auswahl: DiSEqC 1.0: Sat A* = Hotbird 13°E, Sat B = Astra 19.2°E
Polaritätsinfo: Horizontale Polarisation: 18 VDC, Vertikale Polarisation: 13 VDC, Niedriges Band: 0 kHz; Hohes Band: 22 kHz ±4 kHz
Ausgangs VSWR: 2.0:1 max.
Bandinterne Störung: -65 dBm max.
Stromaufnahme: 120 mA max. pro Port (10 VDC ~ 20 VDC)
Betriebstemperatur: -30 °C ~ +60 °C
Ausgangsimpedanz: 75 O
Ausgangsanschluss: F-Typ (weiblich)
Empfohlene Antennegrösse: 80 cm (F/D = 0.6)
