01922682

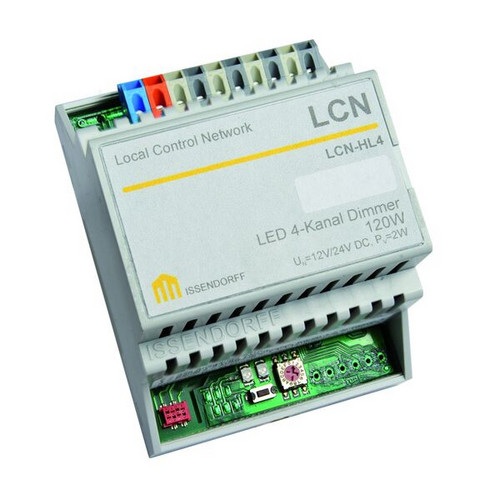

ISSENDORF LCN - HL4 LED-Dimmerbaustein RGBW

Der 4-Kanal Dimmer ist zur einfachen und flexiblen Ansteuerung von LEDs mit konstanter Spannung (üblicherweise LED-Streifen) vorgesehen. Er wird am I-Anschluss eines LCN-Modul ab Firmware 170212 (Feb. 2013) angeschlossen. Der LCN-HL4 ist an alle intelligenten LCN-Module anschließbar - vorzugsweise dort, wo die Ausgänge nicht anderweitig genutzt werden, z.B. an das LCN-SHS. Er überträgt über den I-Anschluss an den LCN-HL4 die Helligkeitswerte der (virtuellen) elektronischen Ausgänge 1-4. Der LCN-HL4 wandelt diese Werte in ein PWM-Signal für die LEDs um. Das LCN-HL4 beherrscht die Ansteuerung der LEDs nach dem HSB- und RGB-Farbmodell. Über das HSB-Farbmodell können Farbsättigung, Helligkeit und und Farbwert getrennt voneinander gesteuert werden. RGB Farbmodell (Schalterstellung 2) Die Ausgänge werden 1:1 zu RGB umgesetzt. Ausgang 1 steuert rot, Ausgang 2 steuert grün Ausgang 3 steuert blau. und Ausgang 4 die weiße LED. Dabei ist es nicht einfach, bei einer bestimmten Farbe die Helligkeit einzustellen: Es müssen alle vier Ausgänge in einem konstanten Mischungsverhältnis gedimmt werden, um die Lichtfarbe nicht zu verändern. Das geht im HSB Farbmodell einfacher: HSB Farbmodell (Schalterstellung 1) Die gewünschte Darstellung wird durch die Einstellung der Farbe (Hue), der Sättigung (Saturation) und der Helligkeit (Brightness) erreicht.
