03590740 JUMO 00601600 Kompaktregler

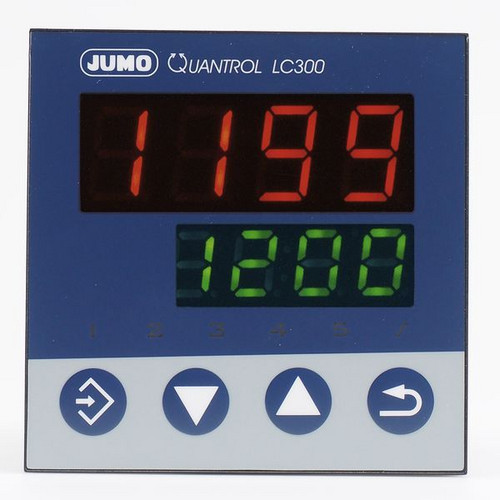

Quantrol Kompaktregler (Typ: 702030)
Die Quantrol-Serie hat drei Formate 48x48, 48x96 und 96x96mm, Zwei-/Dreipunkt-, stetiger Regler, Sensorüberwachung, bis zu 5 Ausgänge, Selbstoptimierung (Autotuning) für exakte PID-Regelung, Hand-/Automatikbetrieb, konfigurierbare Grenzwertüberwachung (Alarme), Sollwertumschaltung, Ebenen-/Tastaturverriegelung, Temperaturregler, RS485-Schnittstelle (Modbus RTU), Rampen- und Timerfunktion, Brennkurve für Keramikbrennöfen, Reglereinsatz steckbar, Setup-Schnittstelle (USB Mini-B). Die Einsatzgebiete sind Zweipunkt- und Dreipunkt-Regelanwendungen sowie die Ansteuerung von Regelventilen oder Thyristorleistungsstellern über einen stetigen Reglerausgang. Der universelle Analogeingang für Widerstandsthermometer, Thermoelemente oder Strom-/Spannungssignale ist frei programmierbar. Soll- und Istwert sowie alle Parameter werden über zwei Sieben-Segment-LED-Displays (rot/grün) mit ein oder zwei Nachkommastellen dargestellt. Die Werte können wahlweise in °C oder in °F angezeigt werden. 2 Relaisausgänge mit einer Schaltleistung von 3 A / 230 V und 1 Binäreingang stehen zur Verfügung. Über gelbe LEDs wird die Schaltstellung des Relais angezeigt, dem unterschiedliche Funktionen zugeordnet werden können. Ein analoger Ausgang 0 bis 10 V oder 0(4) bis 20 mA ist als stetiger Reglerausgang, Istwert- oder Sollwertausgang konfigurierbar. Mit dem Binäreingang kann z. B. die Bedienung und Einstellung verriegelt, eine Rampe oder Timer aktiviert bzw. die Selbstoptimierung gestartet werden. Die Versorgungsspannung beträgt AC 110 bis 240 V. Der Regler besitzt eine Rampenfunktion mit einstellbarem Gradienten zur stetigen Änderung des Sollwerts. Zusätzlich lässt sich eine spezielle Brennkurve für kleine Keramikbrennöfen nutzen, so dass ein geregeltes Anfahren und ein zeitabhängiges Brennen möglich ist. Sollwerte, Gradient und Brenndauer kann der Bediener direkt am Gerät eingeben. Alternativ zur frontseitigen Bedienung kann der Regler via Setup-Programm und USB-Schnittstelle ohne zusätzliche Spannungsversorgung programmiert werden.
