03590743 JUMO 00605310 Kompaktregler
702034/8-0000-23
4053877011842
00605310
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

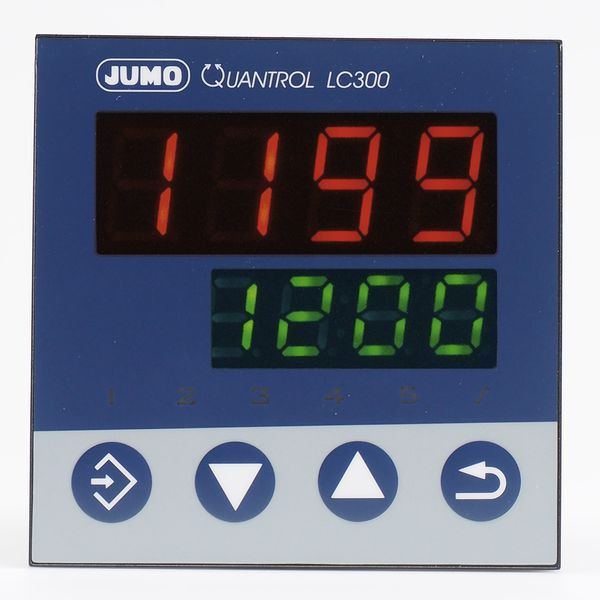

Quantrol Kompaktregler (Typ: 702030)
Die Quantrol-Serie hat drei Formate 48x48, 48x96 und 96x96mm, Zwei-/Dreipunkt-, stetiger Regler, Sensorüberwachung, bis zu 5 Ausgänge, Selbstoptimierung (Autotuning) für exakte PID-Regelung, Hand-/Automatikbetrieb, konfigurierbare Grenzwertüberwachung (Alarme), Sollwertumschaltung, Ebenen-/Tastaturverriegelung, Temperaturregler, RS485-Schnittstelle (Modbus RTU), Rampen- und Timerfunktion, Brennkurve für Keramikbrennöfen, Reglereinsatz steckbar, Setup-Schnittstelle (USB Mini-B). Die Einsatzgebiete sind Zweipunkt- und Dreipunkt-Regelanwendungen sowie die Ansteuerung von Regelventilen. Der universelle Analogeingang für Widerstandsthermometer, Thermoelemente oder Strom-/Spannungssignale ist frei programmierbar. Soll- und Istwert sowie alle Parameter werden über zwei Sieben-Segment-LED-Displays (rot/grün) mit ein oder zwei Nachkommastellen dargestellt. Die Werte können wahlweise in °C oder in °F angezeigt werden. Ein Relaisausgang mit einer Schaltleistung von 3 A / 230 V und 1 Binäreingang stehen zur Verfügung. Über gelbe LEDs wird die Schaltstellung des Relais angezeigt, dem unterschiedliche Funktionen zugeordnet werden können. Mit dem Binäreingang kann z. B. die Bedienung und Einstellung verriegelt, eine Rampe oder Timer aktiviert bzw. die Selbstoptimierung gestartet werden. Die Versorgungsspannung beträgt AC 110 bis 240 V. Der Regler besitzt eine Rampenfunktion mit einstellbarem Gradienten zur stetigen Änderung des Sollwerts. Zusätzlich lässt sich eine spezielle Brennkurve für kleine Keramikbrennöfen nutzen, so dass ein geregeltes Anfahren und ein zeitabhängiges Brennen möglich ist. Sollwerte, Gradient und Brenndauer kann der Bediener direkt am Gerät eingeben. Alternativ zur frontseitigen Bedienung kann der Regler via Setup-Programm und USB-Schnittstelle ohne zusätzliche Spannungsversorgung programmiert werden.
Die Quantrol-Serie hat drei Formate 48x48, 48x96 und 96x96mm, Zwei-/Dreipunkt-, stetiger Regler, Sensorüberwachung, bis zu 5 Ausgänge, Selbstoptimierung (Autotuning) für exakte PID-Regelung, Hand-/Automatikbetrieb, konfigurierbare Grenzwertüberwachung (Alarme), Sollwertumschaltung, Ebenen-/Tastaturverriegelung, Temperaturregler, RS485-Schnittstelle (Modbus RTU), Rampen- und Timerfunktion, Brennkurve für Keramikbrennöfen, Reglereinsatz steckbar, Setup-Schnittstelle (USB Mini-B). Die Einsatzgebiete sind Zweipunkt- und Dreipunkt-Regelanwendungen sowie die Ansteuerung von Regelventilen. Der universelle Analogeingang für Widerstandsthermometer, Thermoelemente oder Strom-/Spannungssignale ist frei programmierbar. Soll- und Istwert sowie alle Parameter werden über zwei Sieben-Segment-LED-Displays (rot/grün) mit ein oder zwei Nachkommastellen dargestellt. Die Werte können wahlweise in °C oder in °F angezeigt werden. Ein Relaisausgang mit einer Schaltleistung von 3 A / 230 V und 1 Binäreingang stehen zur Verfügung. Über gelbe LEDs wird die Schaltstellung des Relais angezeigt, dem unterschiedliche Funktionen zugeordnet werden können. Mit dem Binäreingang kann z. B. die Bedienung und Einstellung verriegelt, eine Rampe oder Timer aktiviert bzw. die Selbstoptimierung gestartet werden. Die Versorgungsspannung beträgt AC 110 bis 240 V. Der Regler besitzt eine Rampenfunktion mit einstellbarem Gradienten zur stetigen Änderung des Sollwerts. Zusätzlich lässt sich eine spezielle Brennkurve für kleine Keramikbrennöfen nutzen, so dass ein geregeltes Anfahren und ein zeitabhängiges Brennen möglich ist. Sollwerte, Gradient und Brenndauer kann der Bediener direkt am Gerät eingeben. Alternativ zur frontseitigen Bedienung kann der Regler via Setup-Programm und USB-Schnittstelle ohne zusätzliche Spannungsversorgung programmiert werden.
Merkmale
Breite | 96 mm |
Verpackungseinheit | 1 |
Gewicht | 0,45 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 90328900 |
Höhe | 96 mm |
Tiefe | 92.15 mm |
Anzahl der Messkreise | 1 |
Ausführung des elektrischen Anschlusses | Federzuganschluss |
Anzahl der Kontakte als Schließer | 1 |
Temperaturmessbereich | -270 - 2500 °C |
Widerstandsmessbereich | 0 - 4000 Ohm |
Spannungsart der Versorgungsspannung | AC |
Versorgungsspannung bei AC 50 Hz | 110 - 240 V |
Kurzbeschreibung | Kompaktregler, Format 96x96 mm, AC 110 bis 240 V |
