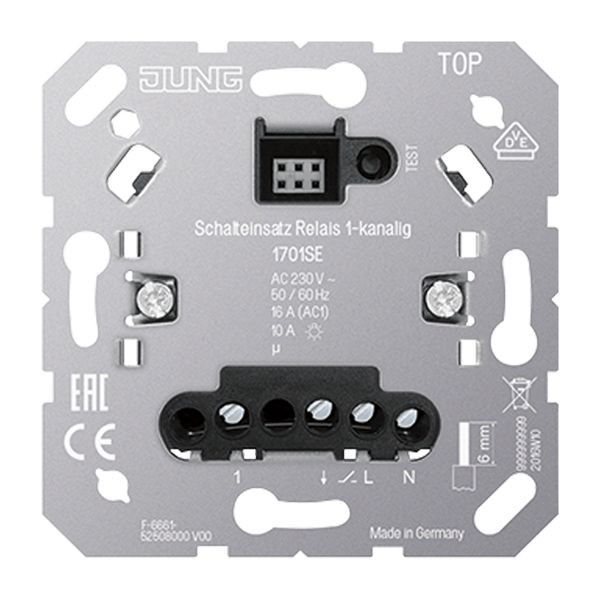

02049086 JUNG 1701SE Schalteinsatz Relais 1-kanalig
1701SE
4011377166875
1701SE
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
100 ST | Menge übernehmen |
1.200 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
mit Nebenstelleneingang
für Aufsätze JUNG HOME Art.-Nrn.: BT .. 17101 .., BT .. 17102 .., BT .. 17181 .., BT .. 17182 .., BT .. 1791 ..
für Aufsätze eNet Art.-Nrn.: FM .. 1700 .., FM .. 1701 ..
für Aufsätze LB-Management Art.-Nrn.: .. 1700 .., .. 1750 D .., .. 17180 .., .. 17280 .., .. 1790 D ..
für Aufsätze KNX RF Art.-Nrn.: .. 1091 1ST RF .., .. 1092 1ST RF ..
Bestimmungsgemäßer Gebrauch
Schalten von Beleuchtung und Motoren
Betrieb mit geeignetem Aufsatz
Steuern von elektrischen Fußbodenheizungen und elektrothermischen Stellantrieben in Kombination mit einem Raumtemperaturregler-Aufsatz
Montage in Gerätedose mit Abmessungen nach DIN 49073
Produkteigenschaften
Anschluss von Nebenstellen möglich
Nachlaufzeiten einstellbar
Testbetrieb zur Funktionsprüfung
Adaptive Nullpunktschaltung
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Standby-Leistung abhängig vom Aufsatz: ca. 0,1 ... 0,5 W
Schaltstrom bei 35 °C
Schaltstrom Motoren: 6 A
Anschlussleistung bei 35 °C
Glühlampen: 2300 W
HV-Halogenlampen: 2300 W
Elektronische Trafos: 1500 W
Induktive Trafos: 1000 VA
HV-LED-Lampen: typ. 400 W
Leuchtstofflampen unkompensiert: 1200 VA
Kapazitive Last: 920 VA (115 µF)
Anschluss: Schraubklemmen
eindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2
feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2
feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 1,5 mm2
Einbautiefe: 24 mm
Umgebungstemperatur: -25 ... +45 °C
Lager-/Transporttemperatur: -20 ... +70 °C
Anzahl Stellantriebe: 1 ... 10
Anzahl Nebenstellen
Nebenstelle 2-Draht 1720 NE: unbegrenzt
Nebenstelle 3-Draht 1723 NE: 10
Taster: unbegrenzt
Nachlaufzeit: ohne, 1 min, 5 min, 30 min, 60 min
Merkmale
Verpackungseinheit | 1200 |
Verpackungseinheit | 1 |
Verpackungseinheit | 100 |
Verpackungseinheit | 10 |
Gewicht | 1,12 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Nennspannung | 230 V |
Montageart | Unterputz |
Zusammenstellung | Basiselement |
Ausführung | Relais |
Lastart | universal |
Befestigungsart | Krallen-/Schraubbefestigung |
Nebenstelleneingang | ja |
Verwendbar mit Bewegungsmelder | ja |
Verwendbar mit Funktaste | ja |
Verwendbar mit Präsenzmelder | ja |
Verwendbar mit Taste | ja |
Verwendbar mit Zeitschalter/Timer | ja |
Schaltleistung | 2300.0 W |
Bemessungsstrom | 16 A |
Frequenz | 50.0 - 60.0 Hz |
Schaltleistung HLK | 0.0 - 2300.0 W |
Kurzbeschreibung | Schalteinsatz Relais, 1-kanalig, mit Nebenstelleneingang |
Anzahl der Kanäle | 1 |
Verlustleistung | 5 W |
Min. Tiefe der Gerätedose | 32 mm |
