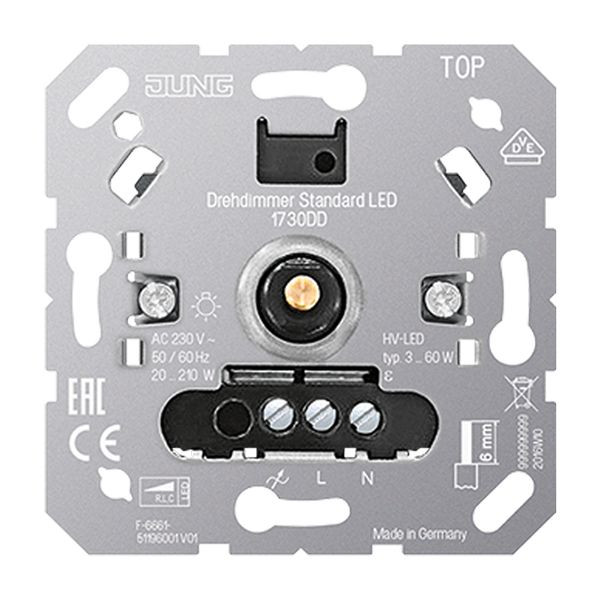

02049091 JUNG 1730DD Drehdimmer Standard LED
1730DD
4011377166974
1730DD
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
100 ST | Menge übernehmen |
1.200 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Bestimmungsgemäßer Gebrauch
Schalten und Dimmen von Beleuchtung
Betrieb mit geeigneter Abdeckung
Montage in Gerätedose mit Abmessungen nach DIN 49073
Produkteigenschaften
Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip
Automatische Einstellung des zur Last passenden Dimmprinzips
Gerät kann ohne Neutralleiter betrieben werden
Einschalten durch lampenschonenden Softstart
Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit
Einschalthelligkeit dauerhaft speicherbar
Minimalhelligkeit dauerhaft speicherbar
Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden
Elektronischer Übertemperaturschutz
Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich
Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U
mit Inkrementalgeber
ohne Nebenstelleneingang
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Standby-Leistung: ca. 0,35 W
Verlustleistung: ca. 2 W
Umgebungstemperatur: -5 ... +45 °C
Anschlussleistung bei 25 °C
Glühlampen: 20 ... 210 W
HV-Halogenlampen: 20 ... 210 W
Elektronische Trafos: 20 ... 210 W
Elektronische Trafos mit NV-LED: typ. 20 ... 60 W
Induktive Trafos: 20 ... 210 VA
Induktive Trafos mit NV-LED: typ. 20 ... 60 VA
HV-LED-Lampen dimmbar: typ. 3 ... 60 W
Kompaktleuchtstofflampen dimmbar: typ. 3 ... 60 W
Ohmsch-kapazitiv: 20 ... 210 W
Kapazitiv-induktiv: nicht zulässig
Ohmsch-induktiv: 20 ... 210 VA
Ohmsch und HV-LED: typ. 3 ... 60 W
Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 60 W
Betrieb ohne Neutralleiter: Mindestlast 50 W. Gilt nicht für Lasten mit HV-LED- und Kompaktleuchtstofflampen.
Leistungszusätze: siehe Anleitung Leistungszusatz
Anschluss Schraubklemmen
eindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2
feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2
feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 1,5 mm2
Gesamtlänge Lastleitung: max. 100 m
Merkmale
Verpackungseinheit | 1200 |
Nennspannung | 230.0 V |
Anschlussart | Schraubklemme |
Verpackungseinheit | 1 |
Verpackungseinheit | 100 |
Verpackungseinheit | 10 |
Gewicht | 910 |
Gewichtseinheit | G |
Gewichtbezugsmenge | 1 |
Montageart | Unterputz |
Zusammenstellung | Basiselement |
Bedienungsart | Dreh-/Druckknopf |
Halogenfrei | ja |
Frequenz | 50.0 - 60.0 Hz |
Lastart | sonstige |
Befestigungsart | Krallen-/Schraubbefestigung |
Lichtwertspeicher | ja |
Aderquerschnitt | 0.5 - 4.0 mm² |
Dimmung Phasenabschnitt | ja |
Dimmung Phasenanschnitt | ja |
Min. Tiefe der Gerätedose | 32 mm |
Kurzbeschreibung | Drehdimmer Standard LED, ohne Nebenstelleneingang |
Anhänge
Datei
(pdb_BMA_JUNG_Drehdimmer_Montage.pdf, 90.88 KB)
