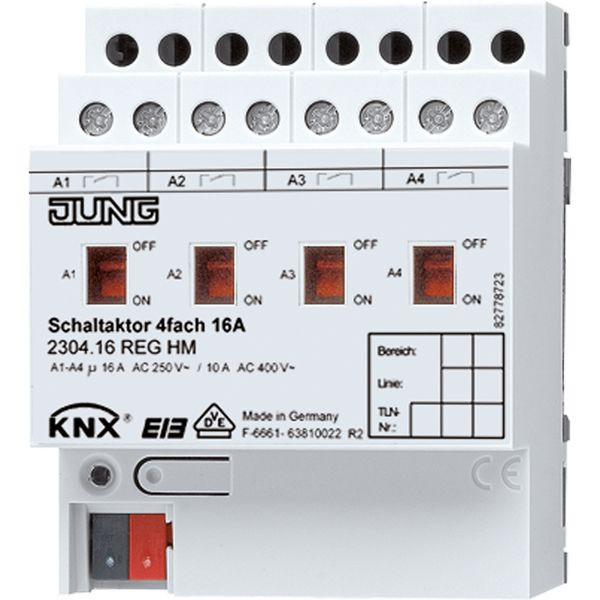

Abbildung ähnlich
01900249 JUNG 2304.16REGHM KNX Schaltaktor 4fach
2304.16REGHM
4011377020917
2304.16REGHM
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
REG-Gehäuse 4 TE
4 Schließer mit mechanischer Handbetätigung und Statusanzeige
ETS-Produktfamilie Ausgabe
Produkttyp Binärausgang 4fach
Bestimmungsgemäßer Gebrauch
Schalten elektrischer Verbraucher AC 110 ... 230 V oder AC/DC 24 V mit potentialfreien Kontakten
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Produkteigenschaften
Manuelle Betätigung der Relais unabhängig vom Bus
Schließer- oder Öffnerbetrieb
Logische Verknüpfung und Zwangsführung
Rückmeldung Schalten (nur Busbetrieb)
Schaltstellungsanzeige
Zentrale Schaltfunktion mit Sammelrückmeldung
Sperrfunktion für jeden Kanal
Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung
Einbindung in Lichtszenen
Betriebsstundenzähler, über Bus konfigurierbar
Eingangsüberwachung auf zyklische Aktualisierung mit Sicherheitsschaltung
Keine zusätzliche Stromversorgung erforderlich
Merkmale
| Verpackungseinheit | 1 |
| Gewicht | 0,25 |
| Statistische Warennummer | 85364900 |
| Montageart | REG |
| Bussystem KNX | ja |
| Max. Schaltleistung | 3680 W |
| Mit Busankopplung | ja |
| Max. Anzahl der Schaltausgänge | 4 |
| Breite in Teilungseinheiten | 4 |
| Max. Schaltstrom | 16 A |
| Geeignet für C-Last | ja |
| Verschiedene Phasen anschließbar | ja |
| Vor Ort-/Handbedienung | ja |
| Bemessungsbetriebsspannung | 21 - 32 V |
| Andere Bussysteme | ohne |
| Kurzbeschreibung | KNX Schaltaktor 4fach REG |
Anhänge
Datei
(pdb_BMA_JUNG_REG_Montage.pdf, 190.39 KB)
