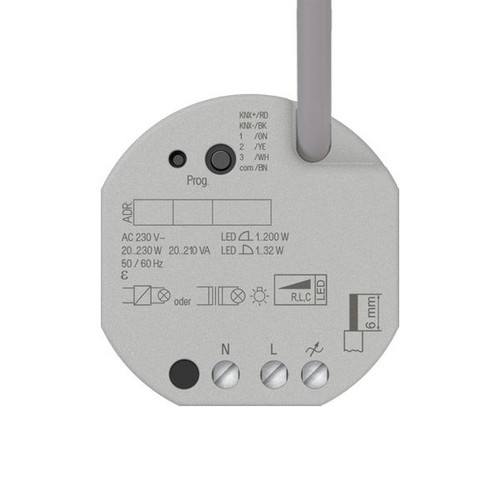

02053844 JUNG 390011SU KNX UniversalDimmaktor 1fach UP
390011SU
4011377194854
390011SU
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
ETS-Produktfamilie Beleuchtung
Produkttyp Dimmer
Bestimmungsgemäßer Gebrauch
Schalten und Dimmen von Beleuchtung
Einlesen von Schaltzuständen von Installationsschaltern oder -tastern und anderen potentialfreien Kontakten an Eingängen 1...3
Signalauswertung von Betauungssensoren (Art.-Nr.: BTS 01) und Leckagesensoren (Art.-Nr.: LES 01) an Eingängen 1...3
Erfassen von Temperaturwerten über NTC-Temperaturfühler (Art.-Nr.: FF NTC, FF 7.8) an Eingang 3
Montage in Gerätedose mit Abmessungen nach DIN 49073
Produkteigenschaften
Ausgang über KNX-Telegramme oder Nebenstelleneingänge bedienbar
Drei Nebenstelleneingänge zum Anschluss potentialfreier Kontakte oder Betauungs-/Leckagesensoren. NTC-Temperaturfühler an Eingang 3 anschließbar.
Versorgung über Bus, keine zusätzliche Versorgungsspannung notwendig
KNX Data Secure kompatibel ab ETS 5.7.3
Updatefähig mit ETS Service-App
Eigenschaften Dimmbetrieb
Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
Leerlauf-, kurzschluss- und übertemperatursicher
Meldung bei Kurzschluss
Rückmeldung des Schaltzustandes und des Dimmwertes
Parametrierbares Einschalt- und Dimmverhalten
Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung
Lichtszenenbetrieb
Betriebsstundenzähler
Spannungsausfall länger als ca. 5 Sekunden führt zum Ausschalten des Dimmaktors. Je nach Parametereinstellung wird die angeschlossene Last nach Spannungswiederkehr neu eingemessen.
Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich
Eigenschaften Nebenstelleneingang
Bedienfunktionen Schalten, Dimmen (inkl. Farbtemperaturdimmen), Jalousiesteuerung, Wertgeber (1-Byte, 2-Byte, 3-Byte und 6-Byte inkl. RGBW- und Farbtemperaturvorgaben), Szenennebenstelle etc.
Sperrfunktion
Entprellzeit einstellbar
Eigenschaften Logik
Logikgatter
Umsetzer (Konvertierung)
Sperrglied
Vergleicher
Grenzwertschalter
Merkmale
Schutzart (IP) | IP20 |
Verpackungseinheit | 1 |
Verpackungseinheit | 10 |
Gewicht | 0,75 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Bussystem KNX | ja |
Mit Busankopplung | ja |
Nebenstelleneingang | ja |
Mit LED-Anzeige | ja |
Montageart | Unterputz |
Ausführung | Dimmaktor |
Anzahl der Ausgänge | 1 |
Lastart | universal und LED Retrofit |
Spannung | 230.0 - 240.0 V |
Andere Bussysteme | ohne |
Ausgangsleistung | 20.0 - 230.0 W |
Min. Tiefe der Gerätedose | 35 mm |
Kurzbeschreibung | KNX Universal-Dimmaktor 1fach, UP, Secure |
Anhänge
Datei
(pdb_BMA_JUNG_KNX_UniversalDimmaktor_1fach_Montage.pdf, 107.28 KB)
