02068003

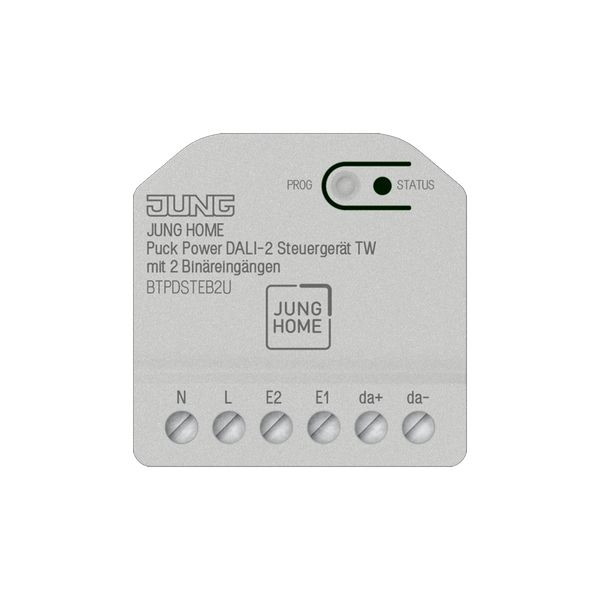

JUNG BT P DSTE B2 U JUNG HOME Puck Power DALI

Bestimmungsgemäßer Gebrauch Schalten und Helligkeitseinstellung für Leuchten mit DALI Schnittstelle Einstellung der Farbtemperatur für Leuchten mit DALI Device Type 8 für Tunable White gemäß IEC 62386-209 Das Gerät arbeitet als DALI-2 Single-Master und darf nicht mit weiteren DALI Steuerungen kombiniert werden. Bedienung über Binäreingänge des JUNG HOME Aktors, JUNG HOME Taster, JUNG HOME Sensoren und JUNG HOME App Anschluss von Geräten (z.B. Taster, Schalter oder Wettersensoren) an die Binäreingänge zum Auslösen von Szenen, Bedienen von Verbrauchern, Abfragen von Zuständen, etc. Automatisches Schalten und Helligkeitseinstellung. Voraussetzung: mindestens eines der folgenden Geräte ist im Projekt (Bluetooth® Mesh Netzwerk): JUNG HOME Miniaktoren, JUNG HOME Steckdose, Systemeinsatz mit JUNG HOME Taster oder JUNG HOME Bewegungs- oder Präsenzmelder, JUNG HOME Raumthermostat Drahtlose Verknüpfung mit Geräten des JUNG HOME Systems Montage in Gerätedose mit Abmessungen nach DIN 49073 Montage in Zwischendecken im Einbauadapter Mini-Gehäuse (Art.-Nr.: FM-EBG) Produkteigenschaften Inbetriebnahme und Bedienung über JUNG HOME App mit mobilem Endgerät (Smartphone oder Tablet) über Bluetooth® Freie Verknüpfung der 2 Binäreingänge mit JUNG HOME Aktoren (lokal oder drahtlos) Unabhängige Verwendung von Aktorfunktion und Binäreingängen Mehrfarbige Statusanzeige und Taste Prog für die Inbetriebnahme Sperren der Taste Prog Einbindung der Last in Bereiche (Gruppen), Zentralfunktionen und Szenen Treppenlichtfunktion (automatische Abschaltung) mit Abschaltwarnung Nachlaufzeit, Einschaltverzögerung, Ausschaltverzögerung Sperrfunktion und Zwangsführung: Dauer-EIN/AUS oder für feste Zeit EIN/AUS Windalarm über Anschluss von konventionellen Wettersensoren an Binäreingängen Sperrfunktionen auslösen über Binäreingänge, z.B. Aussperrschutz bei Rollladen und Jalousie, Zwangsführung etc. Maximalhelligkeit und Mindesthelligkeit einstellbar Einschalten mit letzter Helligkeit oder fester Einschalthelligkeit Gerät arbeitet als Single-Master mit Broadcast-Befehlen DALI Spannungsversorgung für DALI Teilnehmer z.B. Leuchten Elektronischer Überlastschutz der DALI Spannungsversorgung durch Leistungsreduzierung Bluetooth® Mesh für voll verschlüsselte drahtlose Kommunikation und Repeaterfunktion Updatefähig über JUNG HOME App Funktion, wenn JUNG HOME Miniaktor, JUNG HOME Steckdose, Systemeinsatz mit JUNG HOME Taster, JUNG HOME Bewegungs- oder Präsenzmelder, oder JUNG HOME Raumthermostat im Bluetooth® Mesh Netzwerk (Projekt) vorhanden ist. Bis zu 16 Zeitprogramme Zeitprogramme mit Sonnenauf- bzw. Sonnenuntergang (Astrotimer) Automatikfunktionen aktivieren/deaktivieren über JUNG HOME App Automatische Datum- und Uhrzeitaktualisierung bei Verbindung mit mobilem Endgerät Nennspannung: AC 230 V ~ Netzfrequenz: 50/60 Hz Eingangsspannung: AC 230 V ~ Leistungsaufnahme: max. 4 W Umgebungstemperatur: -5 ... +45 °C Lagertemperatur: -5 ... +45 °C Transporttemperatur: -20 ... +70 °C Relative Feuchte: 20 ... 70 % (keine Betauung) Leitungslänge Binäreingang: max. 10 m DALI Bus: 300 m (1,5 mm2) Maße (B x H x T): 46 x 46 x 20 mm Einbautiefe: 18 mm (20 mm im Klemmenbereich) DALI Nennspannung DALI: typ. DC 17 V (128 mA) Busstrom: 128 mA Kurzschlussstrom: max. 230 mA Anzahl DALI Teilnehmer: max. 64 Dauer Startvorgang: max. 20 s Farbtemperatureinstellung: 2.000 ... 10.000 K Funkfrequenz: 2402,0 ... 2480,0 MHz Sendeleistung: max. 10 mW (Klasse 1.5) Sendereichweite in Gebäuden: ca. 30 m
