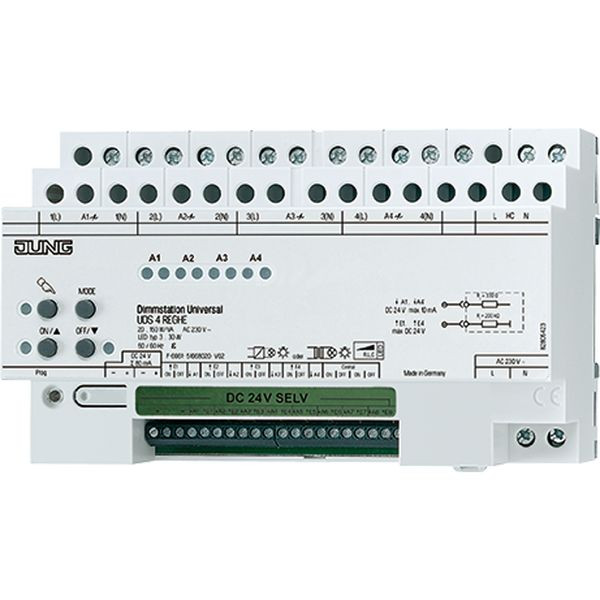

02006166 JUNG UDS4REGHE Dimmstation Universal 4fach

REG-Gehäuse 8 TE Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen- oder NV-LED-Lampen Geeignet für Mischlast bis zur angegebenen Gesamtleistung Am selben Lastausgang kein Mischlastbetrieb von elektronischen und induktiven Trafos Bedienung mittels Sensormodulen, Tastsensor-Modulen, Tastsensoren 24 V, Tastsensor-Modulen 24 V oder unbeleuchteten Installationstastern Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler Betrieb des Geräts mit Universal-Leistungszusätzen in Kombination mit elektronischen Trafos ist nicht möglich! Zur Leistungserweiterung beim Betrieb elektronischer Trafos Tronic-Leistungszusätze verwenden. Produkteigenschaften Tastenfeld zur Bedienung der Dimmstation Ansteuerung von Rückmelde-LEDs an den Bedienstellen. Dafür verfügt die Dimmstation über Ansteuerausgänge A1’ ... A4’. Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Einschalthelligkeit für jeden Lastausgang separat einstellbar Einschalthelligkeit dauerhaft speicherbar Einschalten durch lampenschonenden Softstart Ausschalten mit Abdimmfunktion Erhöhung der Ausgangsleistung durch Parallelschalten mehrerer Ausgänge möglich Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich Anschluss für Hotelcard-Schalter Zentralfunktion Zentral EIN, Zentral AUS: Gemeinsames Ein- oder Ausschalten der Lastausgänge Parallelschalten von zwei Dimmstationen oder einer Dimmstation und einer Relaisstation Automatische Einstellung des zur Last passenden Dimmprinzips Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U   Funktion Hotelcardschalter In Kombination mit einem Hotelcardschalter (Art.-Nr.: .. CARD ..) wird nach dem Einlegen der Hotelcard das Licht auf Einschalthelligkeit eingeschaltet. Nach dem Entnehmen der Hotelcard bleibt eingeschaltetes Licht noch für ca. 1 Minute eingeschaltet und die Dimmstation kann bedient werden. Nach Ablauf der Zeit wird das Licht innerhalb einer einstellbaren Zeit von ca. 30 Sekunden - 3 Minuten dunkler bis auf Minimalhelligkeit gedimmt und dann ausgeschaltet. Die Dimmstation kann dann erst wieder nach Einlegen der Hotelcard bedient werden. Nennspannung: AC 230/240 V ~, 50/60 Hz Verlustleistung: max. 20 W Standby-Leistung: max. 2 W Klemmen -, + Steuerspannung: DC 24 V SELV Strombelastbarkeit: S 80 mA Länge Steuerleitung: max. 100 m Anzahl Bedienstellen Sensormodul (Art.-Nr.: SM 1608): max. 4 (auch bei parallelgeschalteten Relais-/Dimmstationen) Tastsensor-Modul (Art.-Nr.: 4008 TSM): max. 4 (auch bei parallelgeschalteten Relais-/Dimmstationen) Tastsensor-Module 24 V AC/DC (Schließer): abhängig vom Tastsensor-Modul, Stromaufnahme beachten Schalteingänge E1ON/OFF ... E4ON/OFF Steuerspannung: DC 24 V SELV Widerstand Ri: 200 kO Ansteuerausgänge A1' ... A4' Steuerspannung: DC 24 V SELV Strombelastbarkeit: 10 mA Widerstand Ra: 330 O Netz / Lastausgänge / Hotelcardschalter Anschlussart: Schraubklemmen eindrähtig: 1 x 1,5 ... 4 mm2 feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2 Anschluss Schalteingänge / Ansteuerausgänge / Bedienstellen Anschlussart: Schraubklemmen eindrähtig: 1,5 mm² feindrähtig ohne Aderendhülse: 1 mm² feindrähtig mit Aderendhülse: 0,75 mm² Lastausgänge A1 ... A4 Kontaktart: e Länge Lastleitung pro Kanal: max. 100 m Anschlussleistung pro Kanal Glühlampen: 20 ... 150 W HV-Halogenlampen: 20 ... 150 W Elektronische Trafos: 20 ... 150 W Induktive Trafos: 20 ... 150 VA HV-LED-Lampen dimmbar: typ. 3 ... 30 W Kompaktleuchtstofflampen dimmbar: typ. 3 ... 30 W Ohmsch-kapazitiv: 20 ... 150 W Ohmsch-induktiv: 20 ... 150 VA Kapazitiv-induktiv: nicht zulässig Leistungsreduzierung pro 5 °C Überschreitung von 45 °C: -15 % Parallelgeschaltete Lastausgänge jeweils nur bis 80 % auslasten. Einbaubreite: 144 mm (8 TE)
