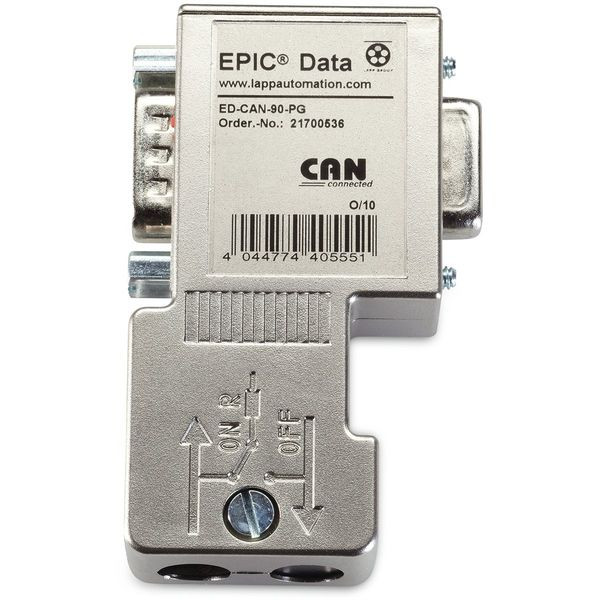

01929900 LAPP 21700536 ED-CAN-90-PG

Abschlusswiderstand (integriert) kann einfach zu- oder abgeschalten werden, Keine verlierbaren Teile, Kompakte Bauform: Geringer Platzbedarf, Mit zusätzlicher 24 V-Einspeisung zur Spannungsversorgung weiterer Teilnehmer (nur bei 90° Version), D-Sub Stecker, 9-polig, Befestigungsschrauben 4-40 UNC, Schraubanschluss, Für Kabelaußendurchmesser: 5 - 8 mm, Verbesserte EMV durch metallisiertes Gehäuse, UL File No. E331560, Max. Übertragungsrate 1 Mbit/s möglich, Abschlusswiderstand "ON" - die abgehende BUS-Leitung ist abgetrennt, Pinbelegung Sub-D: CAN Low = Pin 2 CAN High = Pin 7 CAN Gnd = Pin 3 GND = Pin 6 (nur 90° Version) CAN V+ = Pin 9 (nur 90° Version) (Schirm = Gehäuse), Durch den bereits integrierten, zuschaltbaren Abschlusswiderstand kann der CAN-Bus wahlweise terminiert oder durchgeschaltet werden,
