Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 12 ST | Menge übernehmen |
| 432 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

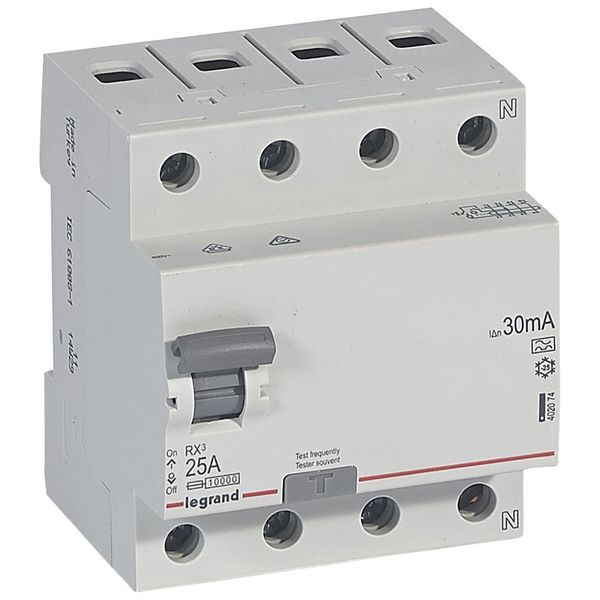

Legrand Fehlerstromschutzschalter RX3, Typ A, für Wechsel- und pulsierende Gleichfehlerströme nach VDE 0664-10, EN 61008-1, unverzögert, 4-polig, Bemessungsstrom In 25 A, Bemessungsfehlerstrom Idn 30 mA, Bemessungsspannung Un 400 VAC, Bemessungsfrequenz 50 Hz, Stoßstromfest bis 250 A, Bemessungskurzschlussstrom 10 kA bei geeigneter Vorsicherung, Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, Kennzeichnung Schaltstellungsanzeige On/Off, mit Beschriftungsfeld, Anbau von Hilfsgeräten nicht möglich.
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 432 |
| Verpackungseinheit | 12 |
| Gewicht | 0,33 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | DIN-Schiene |
| Einbautiefe | 44 mm |
| Bemessungsstrom | 25 A |
| Bemessungsspannung | 400 V |
| Fehlerstrom-Typ | A |
| Kurzschlussfestigkeit (Icw) | 10 kA |
| Stoßstromfestigkeit | 0.25 kA |
| Breite in Teilungseinheiten | 4 |
| Frequenz | 50 Hz |
| Bemessungsfehlerstrom | 0.03 A |
| Bemessungsisolationsspannung Ui | 500 V |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.75 - 35 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 60 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Verschmutzungsgrad | 2 |
| Kurzbeschreibung | RCD LR 25A |
| RAL-Nummer (ähnlich) | 7035 |
| eClass 11.0 - Klasse | 27142201 |
| UNSPSC 14.0801 - Klasse | 39121601 |
Weitere Empfehlungen für Sie:
02434680
DOEPKE EV-S G 3.9.120 Phasenschiene 3p 9TE 63A
EV-S G 3.9.120
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Länge | 159 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| eClass 11.0 - Klasse | 27371306 |
| UNSPSC 14.0801 - Klasse | 39121117 |
| Isoliert | ja |
| Anzahl der Phasen | 3 |
| Querschnitt | 10 mm² |
| Bemessungsdauerstrom Iu | 63 A |
| Bedingter Bemessungskurzschlussstrom Iq | 15 kA |
| Bemessungsstoßspannung | 4.5 kV |
| Ausführung des elektrischen Anschlusses | Gabel |
| Bemessungskurzzeitstromfestigkeit Icw | 15 kA |
| Geeignet für Anzahl Geräte | 9 |
| Max. Bemessungsbetriebsspannung Ue | 500 V |
| Teilungsmaß | 17.8 mm |
| Breite in Teilungseinheiten | 9 |
| Farbe | grau |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 432 |
| Verpackungseinheit | 12 |
| eClass 11.0 - Klasse | 27142201 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Montageart | DIN-Schiene |
| Einbautiefe | 44 mm |
| Bemessungsstrom | 40 A |
| Bemessungsspannung | 400 V |
| Fehlerstrom-Typ | A |
| Kurzschlussfestigkeit (Icw) | 10 kA |
| Stoßstromfestigkeit | 0.25 kA |
| Breite in Teilungseinheiten | 4 |
| Frequenz | 50 Hz |
| Bemessungsfehlerstrom | 0.03 A |
| Bemessungsisolationsspannung Ui | 500 V |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.75 - 35 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 60 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Verschmutzungsgrad | 2 |
| RAL-Nummer (ähnlich) | 7035 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 12 ST | Menge übernehmen |
| 432 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 72 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 2304 |
| Verpackungseinheit | 12 |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Einbautiefe | 44 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 230 V |
| Auslösecharakteristik | B |
| Energiebegrenzungsklasse | 3 |
| Breite in Teilungseinheiten | 1 |
| Polzahl (gesamt) | 1 |
| Bemessungsisolationsspannung Ui | 500 V |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 6 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Frequenz | 50 - 60 Hz |
| Verschmutzungsgrad | 2 |
| Unterputzmontage | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 12 ST | Menge übernehmen |
| 72 ST | Menge übernehmen |
| 2.304 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 4 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 24 |
| Verpackungseinheit | 1152 |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Einbautiefe | 44 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 400 V |
| Auslösecharakteristik | B |
| Energiebegrenzungsklasse | 3 |
| Breite in Teilungseinheiten | 3 |
| Polzahl (gesamt) | 3 |
| Bemessungsisolationsspannung Ui | 500 V |
| Anzahl der abgesicherten Pole | 3 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 6 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Frequenz | 50 - 60 Hz |
| Verschmutzungsgrad | 2 |
| Unterputzmontage | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
| 24 ST | Menge übernehmen |
| 1.152 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 300 |
| Verpackungseinheit | 15 |
| eClass 11.0 - Klasse | 27130805 |
| UNSPSC 14.0801 - Klasse | 39121613 |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Montageart | Hutschiene TH35 |
| Baugröße | 4 TE |
| Höchste Dauerspannung AC | 320 V |
| Nennableitstoßstrom (8/20) | 20 kA |
| Nennspannung AC | 400 V |
| Prüfklasse Typ 2 | ja |
| Schutzpegel L-N | 1.7 kV |
| Signalisierung am Gerät | optisch |
| Anzahl der Leiter (ohne Erde) | 4 |
| Schutzpegel N-PE | 1.5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Netzform TN | ja |
| Netzform TN-C | ja |
| Netzform TT | ja |
| Netzform TN-C-S | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 15 ST | Menge übernehmen |
| 300 ST | Menge übernehmen |
Angaben zur Marke
LEGRAND
Hersteller
Legrand Systems GmbH Erlanger Str. 9 DE 91083 Baiersdorf
