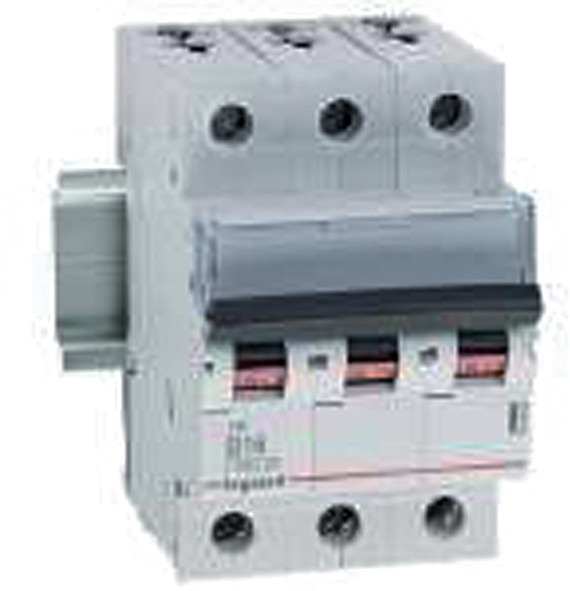

01026234 LEGRAND 403546 TX3 LS C20A 3P 6KA 3M
403546
3414970389558
403546
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
20 ST | Menge übernehmen |
200 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
TX3 6 kA
nach IEC/EN 60898-1, Bi-Connect-Klemme, Beschriftungsfenster, Anbau von Hilfsgeräten möglich Legrand Leitungsschutzschalter TX3 nach EN 60898-1, VDE 0641-11, EN 60947-2, 3-polig, C-Charakteristik, Bemessungsstrom In 20 A, Bemessungsschaltvermögen Icn 6 kA nach EN 60898-1, Bemessungsspannung Un 400 VAC, Bemessungsfrequenz 50/60 Hz, Energiebegrenzungsklasse 3, Befestigung auf Hutprofilschiene EN 60715 durch eine rastende Schnellbefestigung, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel, mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich. Leitungsschutzschalter mit C-Charakteristik sind für den Leitungsschutz bei Geräten mit hohen Einschaltströmen (z.B. Motoren und Transformatoren) vorgesehen.
nach IEC/EN 60898-1, Bi-Connect-Klemme, Beschriftungsfenster, Anbau von Hilfsgeräten möglich Legrand Leitungsschutzschalter TX3 nach EN 60898-1, VDE 0641-11, EN 60947-2, 3-polig, C-Charakteristik, Bemessungsstrom In 20 A, Bemessungsschaltvermögen Icn 6 kA nach EN 60898-1, Bemessungsspannung Un 400 VAC, Bemessungsfrequenz 50/60 Hz, Energiebegrenzungsklasse 3, Befestigung auf Hutprofilschiene EN 60715 durch eine rastende Schnellbefestigung, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel, mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich. Leitungsschutzschalter mit C-Charakteristik sind für den Leitungsschutz bei Geräten mit hohen Einschaltströmen (z.B. Motoren und Transformatoren) vorgesehen.
Merkmale
Schutzart (IP) | IP20 |
Spannungsart | AC |
Verpackungseinheit | 1 |
Verpackungseinheit | 200 |
Verpackungseinheit | 20 |
Gewicht | 0,4 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85362090 |
Einbautiefe | 44 mm |
Bemessungsstrom | 20 A |
Bemessungsspannung | 400 V |
Auslösecharakteristik | C |
Energiebegrenzungsklasse | 3 |
Breite in Teilungseinheiten | 3 |
Polzahl (gesamt) | 3 |
Bemessungsisolationsspannung Ui | 500 V |
Anzahl der abgesicherten Pole | 3 |
Zusatzeinrichtungen möglich | ja |
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Frequenz | 50 - 60 Hz |
Verschmutzungsgrad | 2 |
Unterputzmontage | ja |
Kurzbeschreibung | TX3 Leitungsschutzschalter C-Charakteristik, 20A, 3-polig, 6kA, 400VAC, 3TE |
