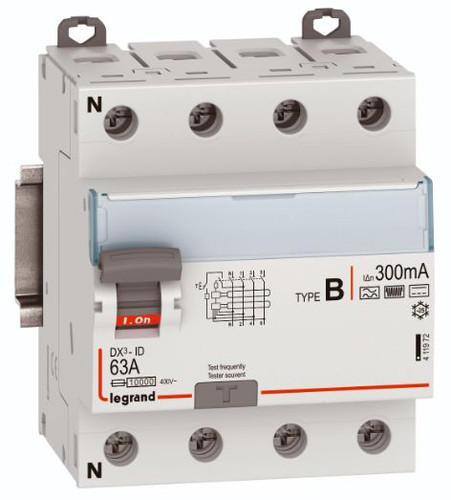

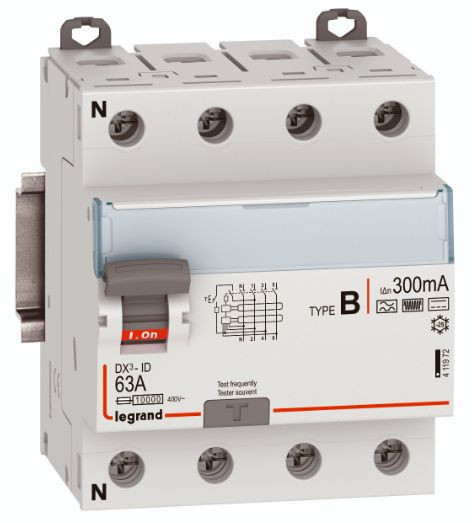

01036603 LEGRAND 411972 DX3 Fehlerstromschutzschalter 63A
411972
3414972087926
411972
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
12 ST | Menge übernehmen |
216 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Legrand Fehlerstromschutzschalter DX3-ID, Typ B, allstromsensitiv, für Wechsel-, pulsierende und glatte Gleichfehlerströme, nach VDE 0664-10, VDE 0664-11, VDE 0664-40, EN 61008-1, EN 61008-2-1, EN 62423, Erfassung von Fehlerströmen im Frequenzbereich 0 Hz bis 1kHz, kurzzeitverzögert, mit hoher Auslöseschwelle für erhöhte Betriebssicherheit (vermindert Fehlauslösungen), 4-polig, Bemessungsstrom In 63 A, Bemessungsfehlerstrom Idn 300 mA, Bemessungsspannung Un 400 VAC, Bemessungsfrequenz 50 Hz, Bemessungskurzschlussstrom 10 kA bei geeigneter Vorsicherung, Stoßstromfest bis 3000 A, 4-modulig, Befestigung auf Hutprofilschiene EN 60715 durch Schnellbefestigung, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel, mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich. Neutralleiter-Anschluss links. Einsatz und Verwendung von allstromsensitive Fehlerstromschutzschaltern für gewerbliche und industrielle Installationen mit TT, TN-S und TN-C-S Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie zum Beispiel Anlagen mit Frequenzumrichtern. Anwendungsbereiche sind: Photovoltaik-Anlagen/ Pumpen-, Klima- und Lüftungsanlagen/ Rolltreppen und Fahrstuhlanlagen/ Medizinische Geräte/ Schweißanlagen/ USV-Anlagen/ Unterrichtsräume mit Experimentiereinrichtungen/ Baustellen mit Baustromverteiler zum Anschluss von z.B. Kränen/ Fahrgeschäfte von Schaustellern.
Merkmale
Schutzart (IP) | IP20 |
Spannungsart | AC |
Polzahl | 4 |
Verpackungseinheit | 1 |
Verpackungseinheit | 216 |
Verpackungseinheit | 12 |
Gewicht | 0,38 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Montageart | DIN-Schiene |
Einbautiefe | 44 mm |
Bemessungsstrom | 63 A |
Bemessungsspannung | 400 V |
Bemessungsisolationsspannung Ui | 500 V |
Bemessungsfehlerstrom | 0.3 A |
Fehlerstrom-Typ | B |
Kurzschlussfestigkeit (Icw) | 10 kA |
Stoßstromfestigkeit | 3 kA |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 4 |
Kurzzeitverzögerter Typ | ja |
Frequenz | 50 Hz |
Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 50 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0.75 - 35 mm² |
Mit Verriegelungsvorrichtung | ja |
Umgebungstemperatur während des Betriebs | -25 - 60 °C |
Zusatzeinrichtungen möglich | ja |
Bemessungsstoßspannungsfestigkeit Uimp | 4000 kV |
Kurzbeschreibung | DX3 Fehlerstromschutzschalter 63A, 4-polig, 300mA, Typ B, 400VAC, N-links, 4TE |
RAL-Nummer (ähnlich) | 7035 |
