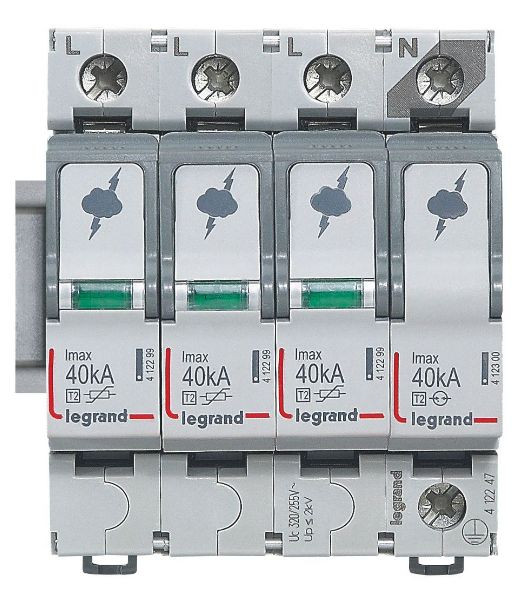

Abbildung ähnlich
01029211 LEGRAND 412247 SPD T2 40KA 3P+N NR 4M
412247
3414970517760
412247
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 15 ST | Menge übernehmen |
| 300 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Legrand Überspannungsableiter Typ 2/Class II nach IEC/EN 61643-11, 3+1 Schaltung, für TT und TN-S Systeme, Nennspannung 230/400 VAC, Ableitstoßstrom Imax (8/20) 40 kA/Pol. Höchste Dauerspannung (Uc) 320 VAC. Zum Schutz vor Überspannungen nachgeordneter Verbraucher durch indirekte Blitzeinschläge oder Schalthandlungen. Mit Plug-in Schutzmodul und Statusanzeige: Grün(SPD betriebsbereit) Orange (Plug-in Schutzmodul austauschen).
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 300 |
| Verpackungseinheit | 15 |
| Gewicht | 0,39 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Hutschiene TH35 |
| Baugröße | 4 TE |
| Höchste Dauerspannung AC | 320 V |
| Nennableitstoßstrom (8/20) | 20 kA |
| Nennspannung AC | 400 V |
| Prüfklasse Typ 2 | ja |
| Schutzpegel L-N | 1.7 kV |
| Signalisierung am Gerät | optisch |
| Anzahl der Leiter (ohne Erde) | 4 |
| Schutzpegel N-PE | 1.5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Netzform TN-C | ja |
| Netzform TT | ja |
| Kurzbeschreibung | Überspannungsableiter Typ 2, 3+1 Schaltung, 230/400 VAC, Imax 40 kA, (Uc)320 VAC |
