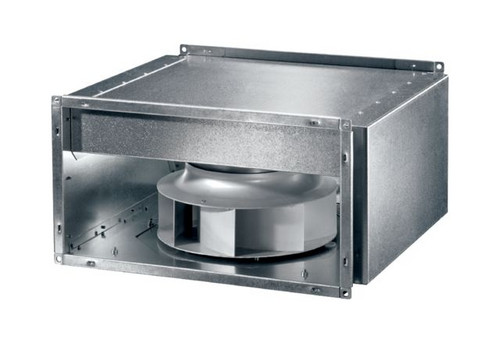

01608704 MAICO DSK 50 EC Kanalventilator
DSK 50 EC
4012799868095
0086.0809
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Einbau in rechteckige Lüftungskanäle. Verzinktes Gehäuse. Mit schalldämmender Auskleidung für erhöhte Ansprüche an besonders niedrige Geräuschpegel. Geringe Energieaufnahme dank EC-Technologie. Geringer Platzbedarf durch kompakte Abmessungen. Flanschprofile an der Saug- und Druckseite. Radiallaufräder mit rückwärtsgekrümmten Schaufeln aus verzinktem Stahl (DN 22-DN 35) oder UV-stabilisiertem und Glasfaser verstärkten, Polypropylen (PP) (DN 50-DN 56). Laufrad sitzt auf der Motorwelle und wird direkt angetrieben. Statisch und dynamisch gewuchtet gemäß DIN ISO 21940-11, Wuchtgüte G6,3. Hohe Schutzart IP 54. Zur Vermeidung von Schwingungsübertragungen auf das Kanalsystem elastischen Verbindungsstutzen ELP verwenden. Förderrichtung: Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet. Drehrichtung ist von der Ansaugseite gesehen rechtsdrehend. Motor: Motor für den Dauerbetrieb ausgelegt. Robuster EC-Motor mit Kugellager, wartungsfrei. Drehzahl kann im Steuerbetrieb über ein 0 - 10 V Signal oder ein Potentiometer stufenlos vorgegeben werden. Thermischer Motorschutz serienmäßig. Integrierter Motorschutz über Alarmrelais geführt. Statusanzeige über LED (DN 50-DN 56). ModBus RTU Schnittstelle. Integrierte 24 V Spannungsquelle für optionales Zubehör. Montagehinweise: Einbau in horizontaler und vertikaler Lage möglich. Elektrischer Anschluss: Erfolgt je nach Ausführung am Klemmenkasten oder am ausgeführten Kabel. Netzfrequenz 50 Hz.Artikel: DSK 50 EC, Ausführung: schallgedämmt, Fördervolumen: 9590 m3/h, FördervolumenNenn: 5185 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 711 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 1580 1/min - im opt. Wirkungsgrad, Drehzahl: 1580 1/min, Drehzahlsteuerbar: ja, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 1830 W, INenn: 2,88 A, Schutzart: IP 54, Wärmeklasse: F, Einbauort: Kanal, Einbaulage: beliebig, Material Gehäuse: Stahlblech, verzinkt, Gewicht: 81 kg, Gewicht mit Verpackung: 81,48 kg, Ventilator ausschwenkbar: ja, Kanalmaß: 800 mm x 500 mm, Breite: 880 mm, Höhe: 540 mm, Tiefe: 880 mm, Breite mit Verpackung: 882 mm, Höhe mit Verpackung: 637 mm, Tiefe mit Verpackung: 887 mm, Fördermitteltemperatur: -25 °C bis 40 °C
Merkmale
Schutzart (IP) | IP54 |
Werkstoff des Gehäuses | Stahlblech |
Verpackungseinheit | 1 |
Gewicht | 81 |
Statistische Warennummer | 84145915 |
Kanalbreite | 880 mm |
Kanalhöhe | 540 mm |
Gewicht | 81000 g |
Nennleistung | 1.83 kW |
Bemessungsspannung | 400 V |
Volumenstrom | 5185 m³/h |
Netzfrequenz | 50 Hz |
Richtung | radial |
Kurzbeschreibung | Kanalventilator DSK 50 EC schallgedämmt, Kanal 800x500, Drehstrom |
