01605247

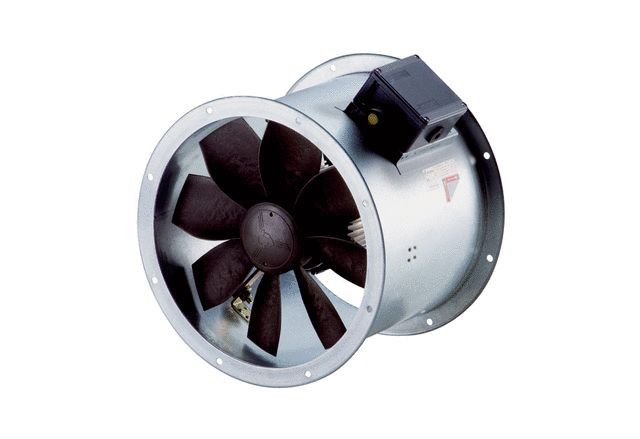

MAICO DZR 30/2 B E Ex e Axial-Rohrventilator

Produktausführung  - Für Einsatztemperaturen von -20 °C <= Ta <= +60 °C. Besondere Eigenschaften  - Axial-Rohrventilator, explosionsgeschützt, Medium Gas.  - Explosionsschutz und Zulassungen nach ATEX und IECEx.  - Ex II 2 G Ex eb IIB + H2 T3/T4 Gb X / Ex II 2 G Ex h IIB + H2 T3/T4 Gb X.  - Einsatztemperaturen abhängig von Temperaturklasse: T3 -20 °C <= Ta <= +60 °C, T4 -20 °C <= Ta <= +40 °C.  - Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert.  - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.  - Für Zone 1 und 2.  - Zündschutzarten: e - erhöhte Sicherheit und c - konstruktive Sicherheit.  - Schutzart IP 64.  - Für Be- oder Entlüftung umschaltbar.  - Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch - Lochbild nach DIN 24155.  - Zur einfachen und direkten Montage in ein Rohrsystem.  - Einbau in jeder Lage möglich. Laufrad  - Axiallaufrad aus leitfähigem Kunststoff.  - Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694. Förderrichtung  - Die Förderrichtung ist gekennzeichnet.  - Standard Abluftbetrieb, Förderrichtung über Motor saugend. Motor  - Robuster Drehstrommotor mit Kugellager, wartungsfrei.  - Reversierbar.  - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung.  - Betriebsart S1 (Dauerbetrieb).  - Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZR 35/2 B Ex...  - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.  - Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen. Elektrischer Anschluss  - Klemmenkasten am Ventilator montiert, Ex-geschützt, mit Kabelverschraubung. Sicherheitshinweise  - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist, z. B. mit Schutzgitter SG. Artikel: DZR 30/2 B Ex e  - Fördervolumen: 3410 m3/h  - Drehzahl: 2910 1/min  - Laufradtyp: axial  - Drehzahlsteuerbar: ja  - Reversierbarkeit: ja  - Spannungsart: Drehstrom  - Bemessungsspannung: 400 V  - Netzfrequenz: 50 Hz  - Nennleistung: 240 W  - cosphi: 0,73  - INenn: 0,46 A  - Imax bei UNenn: 0,89 A  - Schutzart: IP 64  - Wärmeklasse: F  - Einbaulage: senkrecht / waagerecht  - Material: Stahlblech, verzinkt  - Material Gehäuse: Stahlblech, verzinkt  - Farbe: verzinkt  - Gewicht: 12,3 kg  - Gewicht mit Verpackung: 13,22 kg  - Nennweite: 300 mm  - Breite: 424 mm  - Höhe: 424 mm  - Tiefe: 300 mm  - Breite mit Verpackung: 425 mm  - Höhe mit Verpackung: 430 mm  - Tiefe mit Verpackung: 330 mm  - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G  - EX-Bezeichnung nach Norm: Ex eb IIB + H2 T3 Gb / Ex h IIB + H2 T3 Gb  - Ta-Umgebungstemperatur: -20 °C <= Ta <= +60 °C  - IA/IN: 8,5  - Zeit tA: 85 sek  - Betriebsart: S1  - PTC DIN 44082: M 100  - EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0103 X, IECEx EPS 19.0019X  - Temperaturklasse: T3  - Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F)
