01605287

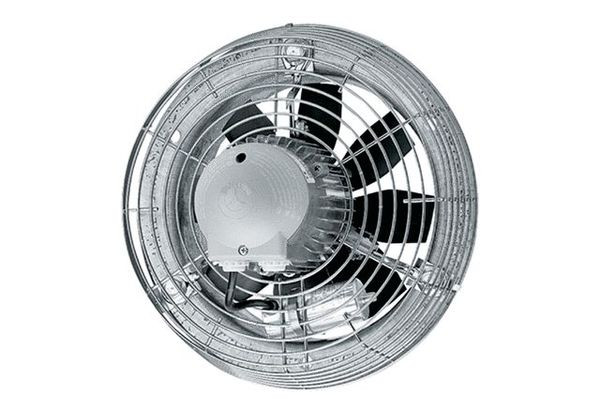

MAICO DZS 20/2 B Axial-Wandventilator

Drehstrom-Ausführung  - Axial-Wandventilator mit Stahlwandring, in Drehstromausführung. Kurzbeschreibung  - Zur Aufputzmontage.  - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857.  - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.  - Thermischer Überlastungsschutz serienmäßig.  - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.  - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.  - Hoher lüftungsseitiger Wirkungsgrad.  - Niedriges Betriebsgeräusch.  - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.  - Ventilatoren sind wartungsfrei.  - Einbau zur Be- und Entlüftung in jeder Lage möglich. Förderrichtung  - Die Förderrichtung ist gekennzeichnet.  - Standard Abluftbetrieb, Förderrichtung über Motor saugend. Drehstrommotor  - Typenreihen DZQ/DZS.  - Asynchronmotor.  - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.  - Bemessungsspannung 400 V, 50 Hz.  - Schutzart IP 55. Ausnahme bei Typ DZQ ... D IP 54.  - Drehzahlsteuerbar. Ausnahme bei Typ DZQ 40/2 B und DZS 40/2 B.  - Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.  - Reversierbar.  - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.  - Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZQ/DZS 25/4 D und polumschaltbaren Axial-Wandventilatoren auf Anfrage erhältlich.  - Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.  - Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten.  - Polumschaltbare Motoren mit den Drehzahlverhältnissen 8/4 oder 4/2 sind im Dahlanderprinzip geschaltet. Elektrischer Anschluss  - An Klemmleiste im Abschlussdeckel des Motors. Sicherheitshinweise  - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG. Artikel: DZS 20/2 B  - Ausführung: Stahlwandring  - Fördervolumen: 1150 m3/h  - Drehzahl: 2850 1/min  - Laufradtyp: axial  - Drehzahlsteuerbar: ja  - Reversierbarkeit: ja  - Spannungsart: Drehstrom  - Bemessungsspannung: 400 V  - Netzfrequenz: 50 Hz  - Nennleistung: 65 W  - INenn: 0,17 A  - IMax: 0,24 A  - Schutzart: IP 55  - Wärmeklasse: B  - Polumschaltbar: nein  - Netzzuleitung: 7 / 1,5 mm2  - Einbauort: Wand / Decke  - Einbauart: Aufputz  - Einbaulage: waagerecht / senkrecht  - Material: Stahlblech, verzinkt  - Farbe: silber  - Gewicht: 4,85 kg  - Gewicht mit Verpackung: 5,28 kg  - Nennweite: 200 mm  - Breite: 345 mm  - Höhe: 345 mm  - Tiefe: 254 mm  - Breite mit Verpackung: 305 mm  - Höhe mit Verpackung: 280 mm  - Tiefe mit Verpackung: 305 mm  - Fördermitteltemperatur bei Nennstrom: 60 °C  - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C  - Verschlussklappe: ohne
