02594753 MENNEKES 320013 Prüfbox TwInlet Typ F
320013
4015394281535
320013
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
28 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

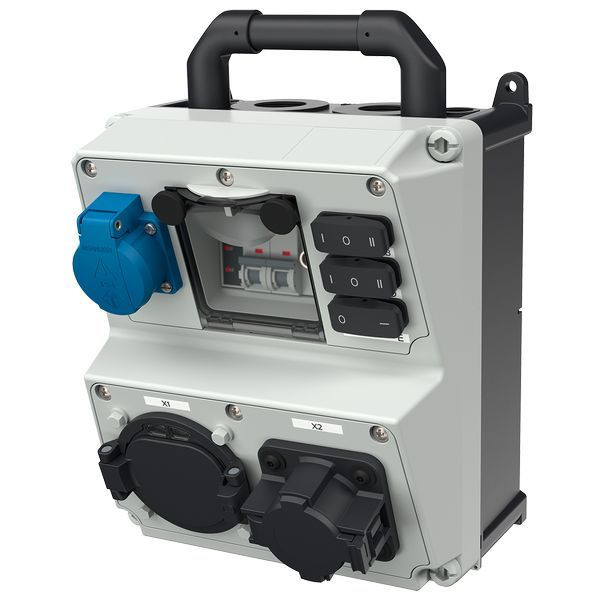

formschönes, robustes Gehäuse im AMAXX Design mit Tragegriff, Gehäuse AMAPLAST, Oberteil elektrograu RAL 7035, seitlich anscharniert, Unterteil schwarz RAL 9005, Gehäusegröße H x B x T 260 x 225 x 165 mm,
Bestückung: 1 SCHUKO-Steckdose, 1 Fahrzeugladestecker Typ 2, 1 Fahrzeugladestecker Typ 1, 3 Drehschalter, 3 Phasenkontrolleuchten, Widerstands-Dioden-Kombination, EIN / AUS Schalter (State A / B), Simulation von nicht gasenden und gasenden Fahrzeugen. Laden mit und ohne Lüftungsanforderung (State C / D), Fehlermeldung des Elektrofahrzeugs. Kurzschlusses zwischen CP und PE (State E), Simulation einer Wechselstromlast, Simulation einer Drehstromlast. Kann zur Kontrolle des Drehfeldes genutzt werden. Ladestecker zum Anschluss an einen Mode 3 Ladepunkt. Kontrollleuchten zur Phasenkontrolle (State A bis E = Fahrzeugzustände nach Norm)
Prüfkabel bitte separat bestellen! MENNEKES Prüfbox Generation 3 zur Funktionsüberprüfung von Ladestationen, Wallboxen und Ladekabeln Zum Anschluss der Prüfbox ist kann das fest angeschlagene Ladekabel (Typ 1 oder 2) einer Ladestation, ein Mode 3 Ladekabel oder ein Prüfkabel Generation 2 (mit Ladestecker und Ladekupplung) verwendet werden. Ein Prüfkabel liegt der Prüfbox nicht bei, kann bei Bedarf aber separat bestellt werden. Formschönes, robustes Kunststoff Gehäuse aus AMAPLAST im AMAXX Design mit Tragegriff plombierbar, mit Aussen-u. Innenbefestigung Schutzgrad IP 20 Abmessungen 260 x 225 x 190 (HxBxT) Oberteil elektrograu RAL 7035 Unterteil schwarz seitlich anscharniert mit Doppelgewinde-Deckelschrauben Bestückung/Absicherung: 1 SCHUKO-Steckdose 1 LS-Schalter 10 1p+N B 1 Fahrzeugladestecker Typ 1 20A Mode 3 mit Klappdeckel 1 Fahrzeugladestecker Typ 2 32A Mode 3 mit Klappdeckel weitere Einbauten: 3 Wipp-Schalter 1 Drehstrommessrelais 1 BNC-Buchse Widerstands-Dioden-Kombination Folgende Prüfungen können durchgeführt werden: 1. Schalter (State A / B) 2. Simulation von nicht gasenden und gasenden Fahrzeugen Laden mit und ohne Lüftungsanforderung State C /D) 3. Fehlermeldung des Elektrofahrzeugs Kurzschlusses zwischen CP und PE (State E) 4. Drehstrommessrelais mit Signalleuchten zur Kontrolle der Phasen, des Rechtsdrehfeldes und der Aussenleiterspannungen gegen den Neutralleiter 5. Prüfen von Zählern durch Anschluss einer Wechselstromlast an die SCHUKO- Steckdose 6. BNC Buchse zum Anschluss eines Oszilloskops Kann zur Kontrolle des CP-Signals genutzt werden
Bestückung: 1 SCHUKO-Steckdose, 1 Fahrzeugladestecker Typ 2, 1 Fahrzeugladestecker Typ 1, 3 Drehschalter, 3 Phasenkontrolleuchten, Widerstands-Dioden-Kombination, EIN / AUS Schalter (State A / B), Simulation von nicht gasenden und gasenden Fahrzeugen. Laden mit und ohne Lüftungsanforderung (State C / D), Fehlermeldung des Elektrofahrzeugs. Kurzschlusses zwischen CP und PE (State E), Simulation einer Wechselstromlast, Simulation einer Drehstromlast. Kann zur Kontrolle des Drehfeldes genutzt werden. Ladestecker zum Anschluss an einen Mode 3 Ladepunkt. Kontrollleuchten zur Phasenkontrolle (State A bis E = Fahrzeugzustände nach Norm)
Prüfkabel bitte separat bestellen! MENNEKES Prüfbox Generation 3 zur Funktionsüberprüfung von Ladestationen, Wallboxen und Ladekabeln Zum Anschluss der Prüfbox ist kann das fest angeschlagene Ladekabel (Typ 1 oder 2) einer Ladestation, ein Mode 3 Ladekabel oder ein Prüfkabel Generation 2 (mit Ladestecker und Ladekupplung) verwendet werden. Ein Prüfkabel liegt der Prüfbox nicht bei, kann bei Bedarf aber separat bestellt werden. Formschönes, robustes Kunststoff Gehäuse aus AMAPLAST im AMAXX Design mit Tragegriff plombierbar, mit Aussen-u. Innenbefestigung Schutzgrad IP 20 Abmessungen 260 x 225 x 190 (HxBxT) Oberteil elektrograu RAL 7035 Unterteil schwarz seitlich anscharniert mit Doppelgewinde-Deckelschrauben Bestückung/Absicherung: 1 SCHUKO-Steckdose 1 LS-Schalter 10 1p+N B 1 Fahrzeugladestecker Typ 1 20A Mode 3 mit Klappdeckel 1 Fahrzeugladestecker Typ 2 32A Mode 3 mit Klappdeckel weitere Einbauten: 3 Wipp-Schalter 1 Drehstrommessrelais 1 BNC-Buchse Widerstands-Dioden-Kombination Folgende Prüfungen können durchgeführt werden: 1. Schalter (State A / B) 2. Simulation von nicht gasenden und gasenden Fahrzeugen Laden mit und ohne Lüftungsanforderung State C /D) 3. Fehlermeldung des Elektrofahrzeugs Kurzschlusses zwischen CP und PE (State E) 4. Drehstrommessrelais mit Signalleuchten zur Kontrolle der Phasen, des Rechtsdrehfeldes und der Aussenleiterspannungen gegen den Neutralleiter 5. Prüfen von Zählern durch Anschluss einer Wechselstromlast an die SCHUKO- Steckdose 6. BNC Buchse zum Anschluss eines Oszilloskops Kann zur Kontrolle des CP-Signals genutzt werden
Merkmale
Breite | 225 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 28 |
Gewicht | 3,54 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85371095 |
Ausführung | Handgerät |
Höhe | 260 mm |
Tiefe | 165 mm |
Gewicht | 4000 g |
Simulation Fahrzeugstatus | ja |
Statusanzeige Ladevorgang | ja |
Signalausgang | ja |
Anschluss Typ 1 | ja |
Anschluss Typ 2 | ja |
Kurzbeschreibung | Prüfbox TwInlet Typ F |
